Rööpa kruvidega kinnitussüsteem

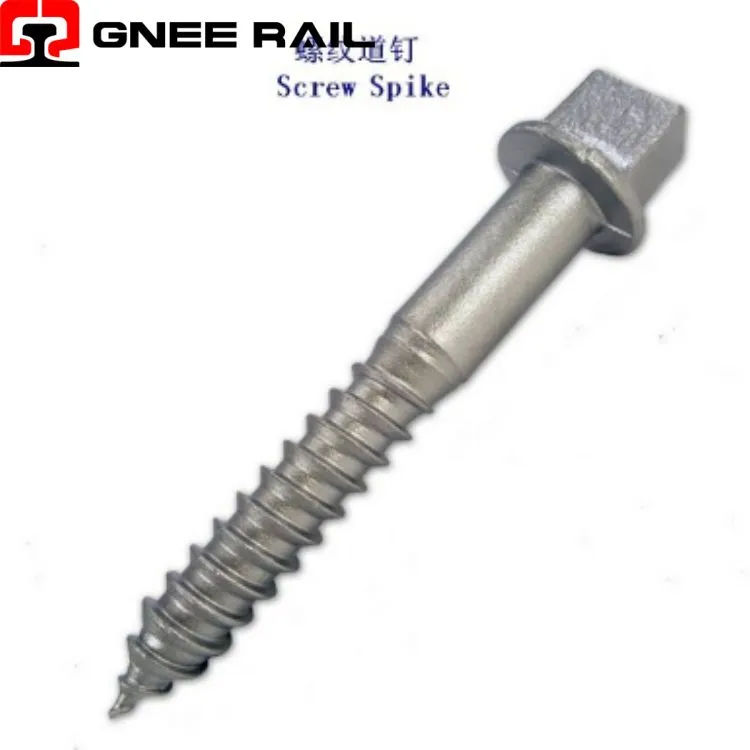

Railway Screw Spike on kõrgtugevast süsinik- või legeerterasest valmistatud spiraalselt keermestatud kinnitusdetail, mis on ette nähtud rööpa ankurdusplaatide kinnitamiseks või rööpa otse kinnitamiseks puidu, komposiitmaterjali või konstrueeritud puidust liiprite külge pöörleva sisestamise teel. Seda eristab selle ruudukujuline või kuusnurkne ajamipea, pidev spiraalkeere, mis ulatub kitseneva või tömbi otsani, ja täppis-vormitud keermeprofiil, muutes selle kinnitusvahendi väände sisendi mõõdetavaks aksiaalseks eelkoormuseks, mis säilitab ühtlase kinnitusjõu kogu kasutusaja jooksul.
Tehnilised andmed:
| Atribuut | Tehniline detail | Jõudlusnäitaja |
|---|---|---|
| Keerme moodustamise meetod | Valtsitud (külmvormitud-) või lõigatud | Rullniidid: ülim vastupidavus väsimusele |
| Pea konfiguratsioon | Kandiline, kuuskant- või ümmargune ajam | Tüüpiliselt 5/8"–1" tasapinnalised |
| Nominaalne läbimõõt | Varre läbimõõt | 5/8"–1" (16–25 mm) |
| Ülim tõmbetugevus | Materjali võimekus | 120–150 ksi (830–1035 MPa) |
| Korrosioonikaitse | Katmine või plaadistamine | Kuum-tsingitud, mehaaniline galvaniseeritud või ksülaan |
Paigaldamise ja hoolduse perspektiiv:
- Mitme-koormuse jagamine küljelt:Pidev keermehaardumine jaotab rakendatud pinge 8–12 üksiku keerme külje vahel, vähendades pinge kontsentratsiooni mis tahes punktis ja võimaldades suuremat kogu kinnitusjõudu kui samaväärse läbimõõduga käitatavad kinnitusdetailid.
- Nihketasandi optimeerimine:Kinnitusvahendi vars asetseb liiprisektsiooni neutraalteljel vertikaalse rööpakoormuse all, minimeerides kombineeritud pinge{0}}nihkemõju, mis kiirendaks väsimust muude kinnituskonfiguratsioonide korral.
- Paindemomendi vähendamine:Keermega täispikk haardumine hoiab ära konsooli paindumise, mis mõjutab rööpa külgliikumise all olevaid naelu, piirates kinnitusdetailide koormuse peamiselt aksiaalpingega.
Hooldus ja kasutusperspektiiv
- Pöördemomendi-auditi protokoll:Paigaldamise ajal juhuproovide võtmisel kasutatakse kalibreeritud pöördemomendi võtmeid, et kontrollida, kas rakendatud pöördemoment jääb kindlaksmääratud piiridesse, pakkudes statistilist kindlust paigaldatud populatsiooni õige pinge kohta.
- Mutrikorrelatsiooni-lülitamine-:Kriitiliste rakenduste puhul tagab nurga pööramine esimesest kontaktist lõppasendisse sõltumatu kontrolli, kas õige eelkoormus on saavutatud, täiendades pöördemomendi mõõtmist.
- Ultraheli pikkuse mõõtmine:Täiustatud kvaliteediprogrammid kasutavad ultraheli ekstensomeetreid, et mõõta otse kinnitusdetailide pikenemist paigaldamise ajal, määrates kindlaks tegeliku kinnitusjõu, mis ei sõltu pöördemomendi{0}}hõõrdemuutujatest.
