Rail Dog piikide kinnitussüsteem

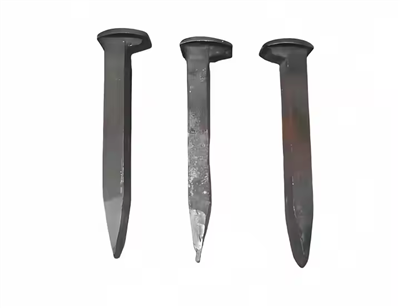

Koera naelad on funktsionaalselt samaväärsed lõigatud naelaga ning on ka horisontaalse lõikega ruudukujulised ja sarnaste mõõtmetega, kuid neil on terav läbistav ots ning rööpapea mõlemal küljel on kaks kõrva, mis jätavad mulje koera peast ja aitavad naelu eemaldada.

Kirjeldus

Tehnilised parameetrid

↵Rööpaklambri kinnitussüsteem

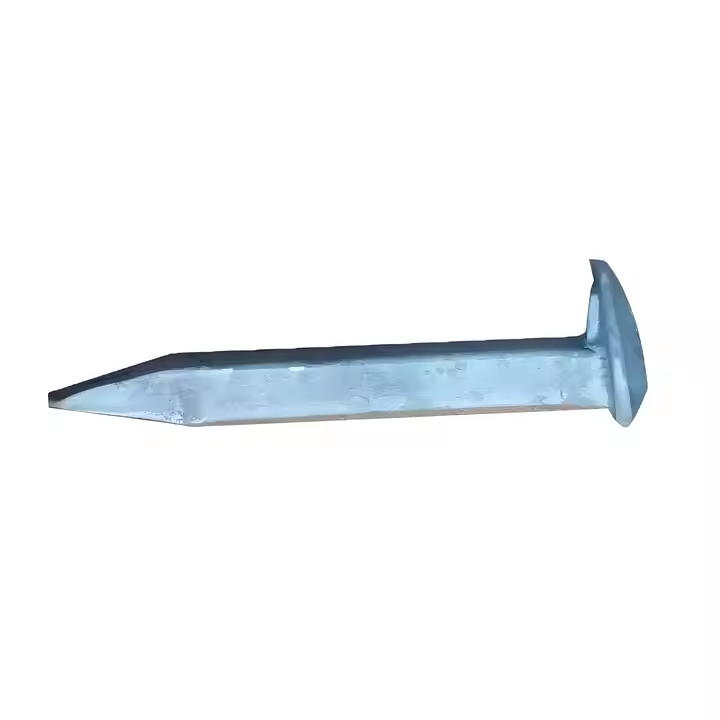

Railway Dog Spike on traditsiooniline rööpa kinnituskomponent, mida iseloomustab ruudukujuline-varrenael, millel on nihutatud L-kujuline pea. See lüüakse haamriga-läbi löödud augud lameda-põhjaga siini põhjas puidust liiprisse (lips), et tagada põhiline piki- ja külgsuunaline tõke. Seda kasutatakse peamiselt ajaloolistel, väikese kiirusega-või teisejärgulistel rööbasteedel ning see esindab rööbaste fikseerimise tehnoloogia varajast põlvkonda.

Tehnilised andmed:

Perspektiiv	Põhiprintsiip	Võtmepiirang	Peamine rakenduse kontekst	Domineeriv kulujuht
Ajalugu ja ehitus	Käsitsi, puidu{0}}kinnitus	Täpsuse ja reguleeritavuse puudumine	Muinsuskaitselised, tööstuslikud ja vähese{0}}liiklusega hargnemiskohad	Oskuslik käsitsitöö
Mehaaniline ja jõudlus	Puidu hõõrdumine/kiilumine	Progressiivne lõdvenemine ja jäik reaktsioon	Puitliiprite ja madala dünaamilise koormusega roomikud	Kõrge hooldussagedus
Operatiivne ja majanduslik	Minimalistlik,{0}}madala kapitaliga süsteem	Väga kõrge korduv tööjõuhooldus	Madalat esialgset investeeringut eelistavad võrgustikud	Elutsükli tööjõukulud

Funktsionaalne ja tehniline perspektiiv

Pioneer siini kinnitus:Esindab üht varasemat ja lihtsaimat rööbaste kinnitamise meetodit, mis oli 19. sajandi ja 20. sajandi alguses raudteevõrkude esialgse ülemaailmse laiendamise aluseks.

Käsitsi installimise protsess:Paigaldamine on täielikult käsitsi ja selleks on vaja naelu (sanghaamrit), et nael läbi siini aluse augu ja puidust sidemesse suruda. Protsess sõltub kvalifitseeritud tööjõust.

Puidust lipsu sõltuvus:Selle disain ja funktsioon on olemuslikult seotud puidust liiprite kasutamisega, kuna naelu hoidejõud sõltub puidusüü sees olevast survest ja hõõrdumisest.

Hooldus ja kasutusperspektiiv

Hõõrdumise ja kiilude hoidmine:Selle hoidejõud tuleneb peamiselt hõõrdumisest teraviku varre ja kokkusurutud puidukiudude vahel ning teiseks selle ristkülikukujulise varre kiilumisest.
Aldis lõdvenema:Dünaamilise rongikoormuse, niiskuse{0}}indutseeritud puidu kokkutõmbumise/paisumise ja puidu kõdunemise tõttu võib see järk-järgult lõdveneda ("treening"), mistõttu on vaja sagedast käsitsi uuesti-juhtimist või asendamist.
Madal tõkestusjõud:Võrreldes kaasaegsete elastsete kinnitusdetailidega pakub oluliselt madalamat vertikaalset ja külgmist piiramist, muutes rööbaste gabariidi laienemise ja rööpa ümbermineku{0}}vastuvõtlikumaks raske koormuse korral.
