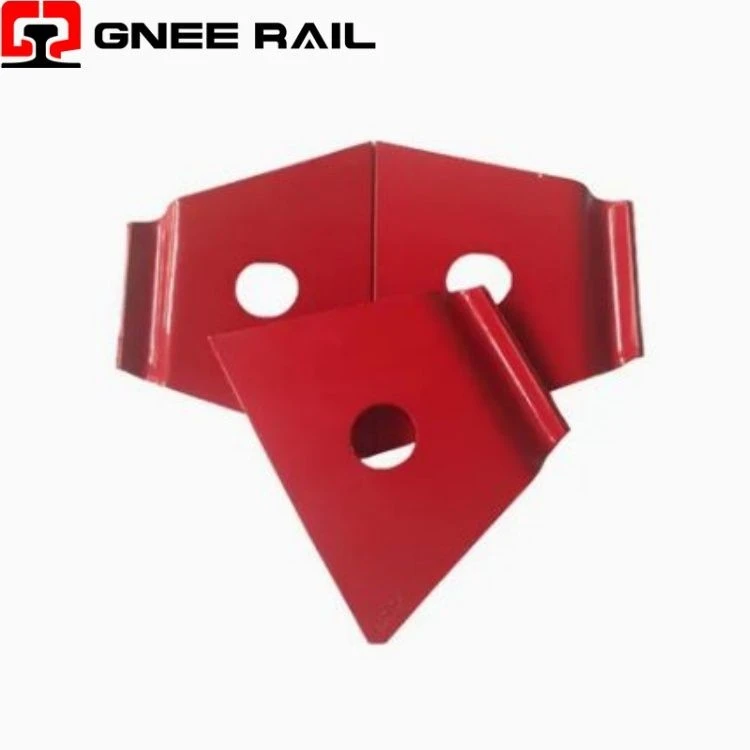

Siini Nabla Clip Kinnitussüsteem
Railway Nabla Clip on lameda{0}}sektsiooniga, väändejõuga-aktiivne vedruterasest kinnitus, mis on saanud nime oma iseloomuliku ümberpööratud delta (∇) silueti järgi, mis on loodud ballastivaba rööbastee rakenduste otsekinnitussüsteemide elastse põhikomponendina. Erinevalt tavalistest siiniklambritest, mis suruvad siini jalale allapoole, loob Nabla Clip ainulaadse üles- ja sissepoole suunatud kinnitusvektori, haardudes rööpajala alla ja ankurdades täpselt töödeldud õlale, mis on kinnitatud betoonliiprisse või -plaadisse.
Tehnilised andmed:
| Parameeter | Nabla klambrisüsteem | SKL pingutusklamber | Fastclip (Pandrol) | E-Klip (standardne) |
|---|---|---|---|---|
| Kinnitusjõu suund | Üles ja sissepoole (ülestõus) | Allapoole surumine | Allapoole surumine | Allapoole surumine |
| Esmane rakendus | Ballastita plaatrada, linnametrood | Ballastiga põhiliin, raske{0}}vedu | Kõik rajaklassid, suur{0}}kiirus | Kõrvalliinid, renoveerimine |
| Paigaldusmeetod | Kinnitage{0}}õlatasku | Mutri pingutamine (150-250 Nm) | Lükake-sisse (tööriist-tasuta/mehhaniseeritud) | Haamer-või tangid |
| Süsteemide vastastikune sõltuvus | Väga kõrge (integreeritud süsteem) | Mõõdukas | Mõõdukas | Madal |
| Väsimuse eluiga (tsüklid) | 3-5 miljonit | 3-5 miljonit | 5+ miljonit | 3-5 miljonit |
| Materjali klass | 60Si2MnA, 60Si2CrA | 60Si2CrA, 38Si7 | Vedruterasest sulamid | 60Si2MnA |
| Kõvadus (HRC) | 42-47 | 42-47 | 42-47 | 42-47 |
| Elektriline takistus | Suurem või võrdne 1 × 10⁸ Ω (koos isolaatoritega) | Suurem või võrdne 5 × 10³ Ω | Suurem või võrdne 5 × 10³ Ω | Suurem või võrdne 5 × 10³ Ω |
| Müra/vibratsioon Fookus | Äärmiselt kõrge (disain{0}}kriitilise tähtsusega) | Mõõdukas | Mõõdukas | Madal |
Paigaldamise ja hoolduse perspektiiv:
- Pööratud deltajõu inversioon:Määrav ∇ geomeetria loob mehaanilise hoovasüsteemi, kus klambri tipu vertikaalne läbipaine tekitab nii ülespoole suunatud tõukejõu rööpa alumisel küljel kui ka sissepoole tõukejõu vastu õla seinu, tekitades tulemuseks ligikaudu 45-kraadise nurga all oleva kinnitusvektori, mis optimeerib vastupidavust kombineeritud vertikaal- ja külgsuunalistele rööpajõududele.
- Väändetala paindumine:Erinevalt painutus{0}}domineerivatest klambritest jaotab lameda{1}}osaga Nabla konstruktsioon pinget väändedeformatsiooni kaudu piki kõveraid õlgu, võimaldades suuremaid elastseid läbipaindeid (tavaliselt 9–12 mm tööpiirkonda) madalama materjali pingekontsentratsiooniga, pikendades väsimuse eluiga üle 3 miljoni tsükli.
Hooldus ja kasutusperspektiiv
- Kontrollitud sulamikeemia:Valmistatud kvaliteetsest -vedruterasest sulamitest, nagu 60Si2MnA või 60Si2CrA, täpse süsiniku (0,56–0,64%) ja räni (1,60–2,00%) sisaldusega, mis tagab vajaliku elastsuse piiri ja väsimuskindluse tänu tahke lahuse dispersiooni tugevdamisele ja peenkarbiidile.
- Karastatud ja karastatud mikrostruktuur:Klambrid austenitiseeritakse 850-880 kraadi juures, karastatakse õliga ja karastatakse 420–480 kraadi juures, et saavutada ühtlane karastatud martensiidi struktuur kõvadusega 42–47 HRC, mis tasakaalustab vedru paindlikkust ja vastupidavust püsivale fikseerimisele püsivate raskeveoliste koormuste korral.
