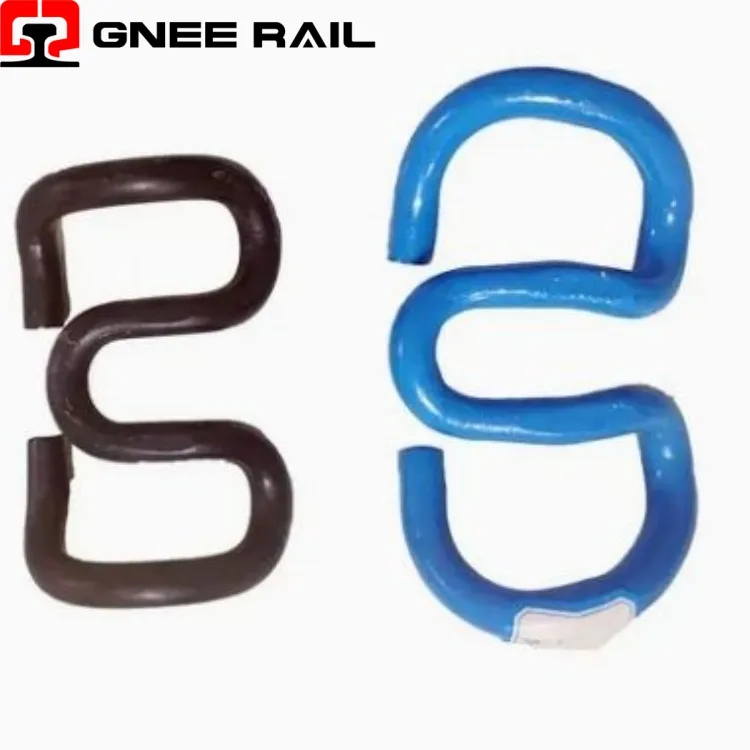

Süsinikterasest SKL-klambrid

Raudteeklambrit kasutatakse rööbaste kinnitamiseks alusplaadile koos betoonliipriga. Rööbaste kinnitamiseks alusplaadi või liipri külge kasutatakse mitmesuguseid erinevat tüüpi tugevaid{1}}klambreid, millest üks levinud on E-klamber, mis on jässaka kirjaklambri kujuga. Teine on SKL Tension Clamp, mis on ka kõige laialdasemalt kasutatav tüüp kogu maailmas. Teised nagu KPO Clamp ja Nabla Clip, mida kasutatakse ka erinevates olukordades.

Kirjeldus

Tehnilised parameetrid

↵Rail skl Kinnitussüsteem

Raudtee SKL-i klipp on apinge{0}}kindel omega-kujuline vedruterasest kinnitusmis toimib läbimääratletud elastne läbipaine õla sisse valatud -ja T-poldi või kruvi naastke pingutusankru vahel- ainulaadne kõigi rööpaklippide seasainult disain, mis nõuab eel-monteerimist pingestamata "parkitud asendis" enne-saidil aktiveerimist,ainus klamber, mille kinnitusjõu määrab pöördemomendi{0}}juhitav keermepinge, mitte geomeetriline läbipaine

Tehnilised andmed:

Rikkerežiim / lõks	Mõjutatud variant	Algpõhjus	Avastamise raskused	Tagajärg
Tüübli keerme libisemine	SKL15, SKL18	PA66 lõõgastus koormuse all	Pöördemomendi kontroll on normaalne; jõud madal	Rail creep >3 mm/aastas; CWR-i paindumise oht
Kannatasku lõhenemine	Kõik betoonist liiprid	Külmutamine-sulatamine + vee sissepääs	Tasku laiuse mõõtur	Klipi pööramine; varvaste tõstmine; jala luumurd
T-poldi paindeväsimus	SKL12	Mitte{0}}perpendikulaarne paigaldus	Ainult pöördemomendi-nurga jälgimine	Poldipea eraldamine; klipi väljatõmbamine
38Si7 vs 60Si2CrA vahetus	SKL12/15 eksport	Veskitunnistuse pettus	XRF identne; nõuab OES süsinikku	Euroopa: kiire kulumine; Hiina: rabedus
Lõime vormi mittevastavus	SKL15 polt/tüübel	M22 vs 7/8"-9 UNC segadus	Keerme sammumõõtur kohustuslik	rist{0}}keermestamine; 80% väljatõmbe-kahjum
Ekstsentriline tihvti asendamine	SKL12 reguleerimine	Mitte{0}}Vossloh "ühilduv" varustus	Visuaalne: pin tsentreeritud vs nihe	Nullmõõturi reguleerimise võimalus

Jõudlusvahemik:

Tüübli keerme libisemine (nähtamatu)- Plastist tüüblite keermed lõdvestuvad püsiva tõmbekoormuse all. SKL15 paigaldatud 200 Nm juures → 5 aasta pärast,jääkklambri jõud 12–13 kNvaatamata sellele, et pöördemomendi kontroll näitas 200 Nm. Põhjus: hõõrdumine suurenes, pinge mitte. Diagnoos nõuabtõstke-testist välja(mõõtke jõudu, kui klambri varvas just rööpast eraldub).

Kannatasku korrosiooni laiendamine- Õlataskutesse (betoonliipritesse) jäänud vesi. Külmutage-sulatustsüklidlõhenevad tasku servad 0,2–0,5 mm/aastas. Kannatugi on kadunud → klamber pöörleb koormuse all → varvas tõuseb 0,3 mm/tsükkel → löögivärinad → jalaluumurd 2M tsükliga (sertifitseeritud 5M). Tuvastamine: tasku laius > nimi +2 mm.

Hooldus ja kasutusperspektiiv

DIN 17221 vs GB/T 1222 metallurgia- Euroopa SKL:38Si7(0,35–0,42% C), elastsus-keskendunud. Hiina SKL:60Si2CrA(0,56–0,64% C), tugevusele{2}}keskendunud.Pole samaväärne. 38Si7 kiires-hiina koridoris → varvaste kiire kulumine (pehmem). 60Si2CrA Euroopa tunnelis → vesiniku haprumise oht (kõrgem kõvadus, Zn-haprustundlik).
M22 Keermevormi segadus- SKL15 täpsustabM22-6gpolt,M22-6Htüübel. Meetriline jäme:2,5 mm samm. AREMA 7/8"-9 UNC:9 TPI (2,82 mm). Hankeviga: "M22" tellimine Põhja-Ameerika tarnijalt → saab7/8"-9 UNC(21,9 mm OD, 2,82 mm samm). Esimesed 3 keerme haarduvad, seejärel ummistused. Ristkeerme -tagatud.
SKL12 ekstsentriline tihvti piirkondlik monopol- Külgmise reguleerimise kauduekstsentriline koonustihvton omandilineVossloh SKL12 Zw700 süsteem. Identne -välimusega SKL12 teistelt tootjateltkontsentriline tihvt→ reguleerimine puudub. Tellitud kui "SKL12 ühilduv" → tarnitakse mitte-reguleeritav → saidi tagasilükkamine 100%.
