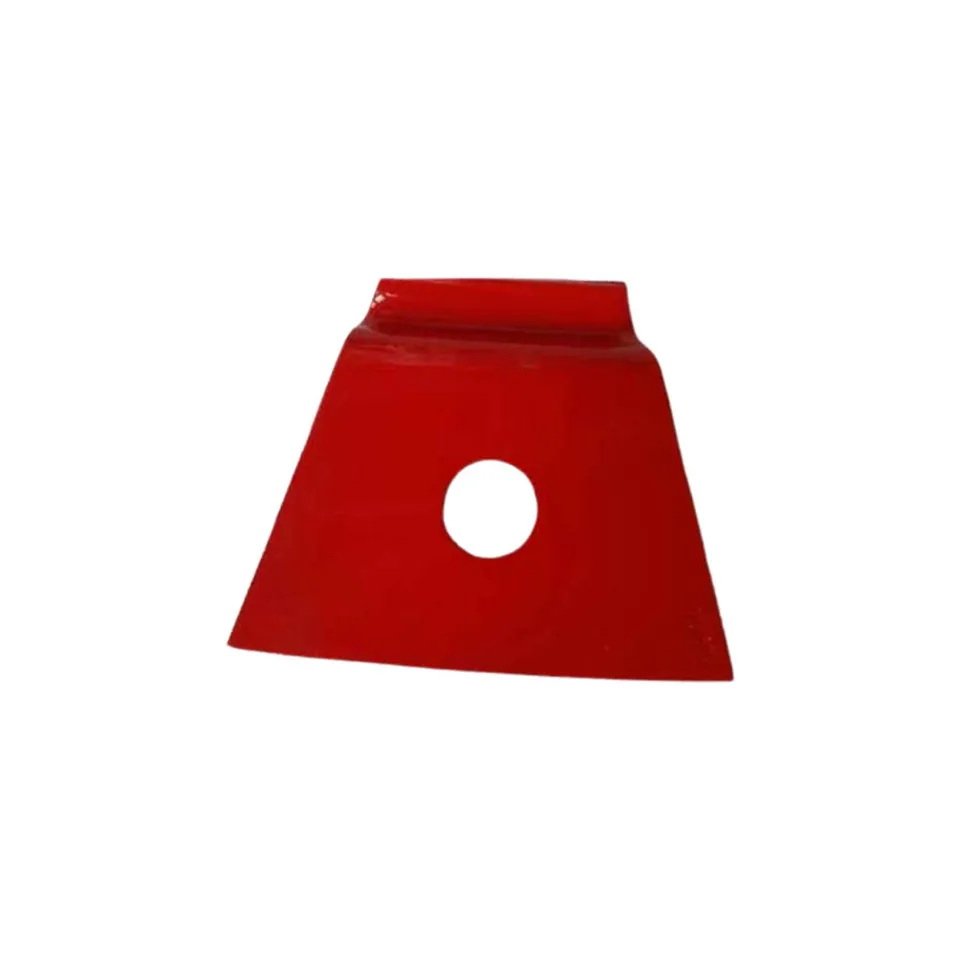

Raudtee Nabla klipid
| Juhtimise etapp | Võtmeelement | Katse-/töömeetod | Vastuvõtmise kriteerium | Valimi/täitmise reegel | Tööriist/viide |
|---|---|---|---|---|---|
| Sissetulev ülevaatus | Materjali- ja keskkonnanõuetele vastavus | Pihuarvuti PMI + RoHS test | C: 0,56–0,65% (60Si2MnA); Pb/Cd/Hg Vähem kui 1000 ppm või sellega võrdne | 3 tk / partii; 4 tk / partii | Kaasaskantav PMI analüsaator; RoHS detektor |
| Paigaldamine | Paigalduskiirus ja pöördemoment | Stopper + momentvõti | Paigaldamine Vähem või võrdne 18s/klipp; Pöördemoment (M10: 48–62 N·m, M12: 68–78 N·m) | 15 tk/100m rada | digitaalne stopper; Täppismomendi mutrivõti |
| -Teenusekontrollis | Kinnitusjõud ja kulumine | Dünaamiline jõu tester + paksusmõõtur | jõukadu pärast 7 × 10⁵ tsüklit väiksem või võrdne 6%; Katte kulumine vähem kui 8% | 3 tk/km kvartalis | Dünaamiline jõu tester; Magnetiline paksusmõõtur |
| Hädaabihooldus | Asendusefektiivsus | Näidis hädaolukorra asendamine | Asendamine vähem kui 35 s klipi kohta (2-liikmeline meeskond) | 10 tk / 500 m rada (iga-aastane harjutus) | Standardne paigaldustööriistade komplekt |
| Partii kvaliteediaudit | Mõõtmete järjepidevus | Koordinaatide mõõtmismasin (CMM) | Läbimõõdu/paksuse hälve ±0,12 mm või sellega võrdne | 2% partiist (min . 3 tk) | CMM (täpsus: ±0,005 mm) |
Praktiline kvaliteedi ja toimimise kontrollnimekiri
| Juhtimise etapp | Võtmeelement | Katse-/töömeetod | Vastuvõtmise kriteerium | Valimi/täitmise reegel | Tööriist/viide |
|---|---|---|---|---|---|
| Sissetulev ülevaatus | Materjali- ja keskkonnanõuetele vastavus | Pihuarvuti PMI + RoHS test | C: 0,56–0,65% (60Si2MnA); Pb/Cd/Hg Vähem kui 1000 ppm või sellega võrdne | 3 tk / partii; 4 tk / partii | Kaasaskantav PMI analüsaator; RoHS detektor |
| Paigaldamine | Paigalduskiirus ja pöördemoment | Stopper + momentvõti | Paigaldamine Vähem või võrdne 18s/klipp; Pöördemoment (M10: 48–62 N·m, M12: 68–78 N·m) | 15 tk/100m rada | digitaalne stopper; Täppismomendi mutrivõti |
| -Teenusekontrollis | Kinnitusjõud ja kulumine | Dünaamiline jõu tester + paksusmõõtur | jõukadu pärast 7 × 10⁵ tsüklit väiksem või võrdne 6%; Katte kulumine vähem kui 8% | 3 tk/km kvartalis | Dünaamiline jõu tester; Magnetiline paksusmõõtur |
| Hädaabi | Asendusefektiivsus | Näidis hädaolukorra asendamine | Asendamine vähem kui 35 s klipi kohta (2-liikmeline meeskond) | 10 tk / 500 m rada (iga-aastane harjutus) | Standardne paigaldustööriistade komplekt |
gnee{0}}professionaalne tarnija
Kuum tags: raudteekinnitus nabla klambrid, Hiina raudteekinnitus nabla klambrid tootjad, tarnijad, tehas
