Kirjeldus
Tehnilised parameetrid
Rail E Clip Kinnitussüsteem

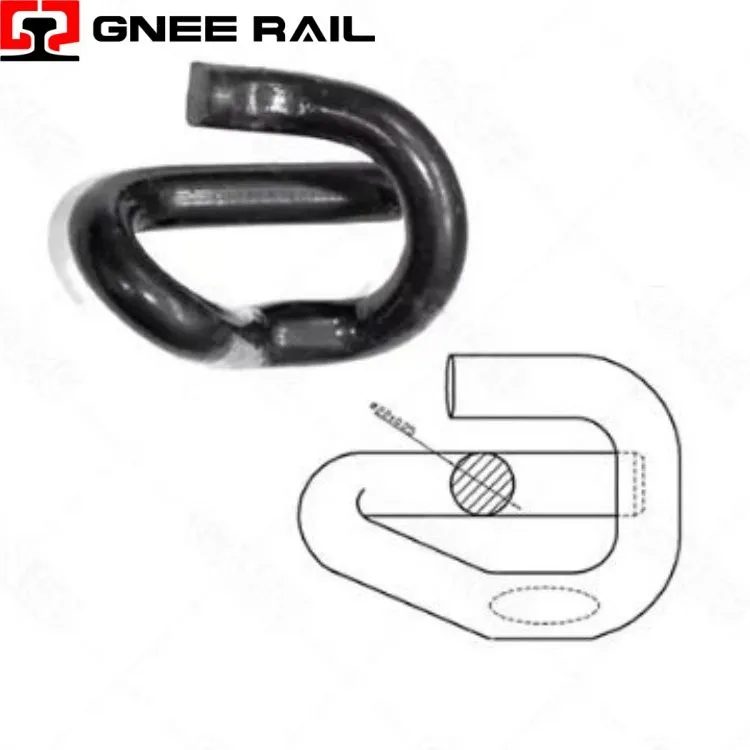

Railway E-Clip on konstantse-jõuga vedrukinnitus, millel on iseloomulik epsilon-kujuline geomeetria, mida kasutatakse betoonist liiprite süsteemides. Valmistatud kuum-töödeldud räni-mangaanterasest, salvestab see paigaldamise ajal elastset energiat, et tagada rööpa jalale püsiv kinnitusjõud. Suletud-ahelaga disain lukustub õlgadesse valatud-, pakkudes kindlat kinnihoidmist ja usaldusväärset jõudlust nii põhi-,-kiir- kui ka kaubaraudteel.
Tehnilised andmed:
| Parameeter | Spetsifikatsioon | Jõudlusnäitaja |
|---|---|---|
| Vedru tüüp | Epsilon{0}}kujuline konstantne jõud | Mitme-tsooni paindekujundus |
| Materjal | 60Si2Mn vedruterasest | Tõmbetugevus 1300–1500 MPa |
| Kinnitusjõud | 12–16 kN klipi kohta | <10% relaxation over service life |
| Vertikaalne mahutavus | 20 mm elastne läbipaine | Mahutab rajaasula |
| Korrosioonikaitse | Tsink{0}}alumiiniumhelbed | Vastupidavus soolale 1500 tundi |
| Sertifitseerimine | Vastab standardile EN 13481-2 | C-kategooria betoonist liipritele |
Paigaldamise ja hoolduse perspektiiv:
- Klamber sobib nii paigaldamiseks kui eemaldamiseks standardse isoleeritud hoovaga, mis ei vaja hüdraulilisi ega pneumaatilisi tööriistu.
- Määratletud tööriista kinnitustasku haarab kangi kindlalt kinni, vältides libisemist suure{0}}jõuga käivitamisel.
- Helitav ja puutetundlik tagasiside kinnitab õiget istet, kui klambrid haakuvad täielikult õlataskutega.
- Visuaalsed viitemärgid klipi korpusel võimaldavad kiiret paigaldusjärgset-kontrolli ilma mõõtmisseadmeteta.
Hooldus ja kasutusperspektiiv
- Epsiloni geomeetria loob mittelineaarse vedru kiiruse, mis pehmendab esialgset läbipaindet, samas jäigastades äärmuslike koormuste korral.
- Rööpa vertikaalne liikumine kuni 20 mm võimaldab ületada materjali elastsuse piire või kaotamata kinnitusjõudu.
- Klamber neelab kõrge{0}}sagedusega vibratsiooni rataste-rööpa koosmõjul, vähendades liipristruktuurile ülekantavat koormust.
- Väändestabiilsus on omane sümmeetrilisele disainile, mis hoiab ära pöörlemise või liikumise õlakorpuses.
