Kas standardset 136 naela rööpast saab kasutada tööstuslike kraanade radadel?
Jah,136RE (136 naela) rööpsaab kasutada tööstuslike kraanade maandumisradade jaoks, kuid selle rakendus on üldiselt reserveeritud teatud tüüpi rasketele{0}}suure koormusega--rataskraanadele. Kuigi tegemist on peamiselt raudteerööbaste lõiguga, kasutatakse seda sageli{4}}tööstuslikes oludes, kus standardsed kraanade rööpaprofiilid (nagu "CR" seeria) pole saadaval või kus raja konstruktsioon nõuab "kõrget" rööpaprofiili.
1. 136RE vs. spetsiaalne kraanade rööp (CR-seeria)
Tööstuslikud kraanad kasutavad tavaliselt Crane Raili (nt 105CR, 135CR, 175CR), millel on palju laiem pea ja paksem võrk võrreldes tavaliste tee-rööbastega nagu 136RE.
• Pea laius:136RE pea laius on 2-15/16" (74,61 mm). Seevastu sarnase kaaluga kraanalöösil nagu 135CR on palju laiem pea, et mahutada raskete sildkraanade laiemaid, lameda turvisega rattaid.

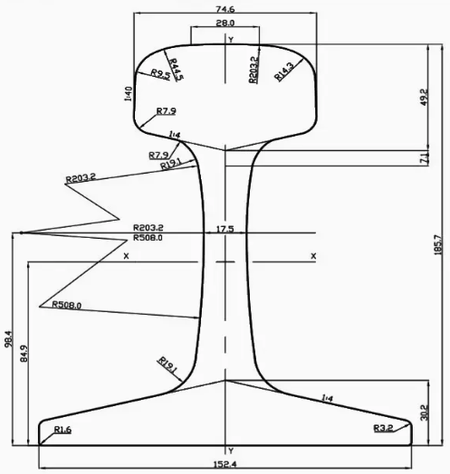

136re rööpa mõõtmed:
| Profiil | Standardne | Mõõdud mm | Jaotis S | Mass m | ||||
|---|---|---|---|---|---|---|---|---|
| H | B | C | D | E | cm² | kg/m | ||
| Ameerika standard | ||||||||
| 136RE (TR68) | AREMA | 185,70 | 152,40 | 74,60 | 49,20 | 17,50 | 85,90 | 67,50 |
AMEERIKA KRAANARÖÖSID:
| CR104 (MRS51)* | Ameerika standard | 127,00 | 127,00 | 63,50 | 25,40 | 66,40 | 51,59 |
| CR105 (MRS52)* | ArcelorMittali spetsifikatsioon | 131,80 | 131,80 | 65,10 | 23,80 | 66,40 | 52,09 |
| CR135 (MRS67)* | Ameerika standard | 146,05 | 131,76 | 87,30 | 31,80 | 85,80 | 66,97 |
| CR171 (MRS85)* | Ameerika standard | 152,40 | 152,40 | 109,20 | 31,80 | 108,38 | 84,83 |
| CR175(MRS87B)* | Ameerika standard | 152,40 | 152,40 | 108,00 | 38,10 | 110,30 | 86,80 |
• Veebi paksus:Kraana rööpad on "kükid" ja paksud, et taluda massiivseid vertikaalseid punktkoormusi minimaalse paindumisega. 136RE on "kõrge" (7 5/16"), mis muudab selle vastuvõtlikumaks vööri paindumisele või pea-vee väsimisele, kui kraana külgjõud on äärmuslikud ja rööbas ei ole korralikult toestatud.
2. 136RE kasutamise eelised lennuradade jaoks
- Vertikaalne jäikus:Kuna 136RE on "kõrge" rööp, on sellel kõrge inertsimoment. See muudab selle suurepäraseks rajadele, kus tugikeskused (klambrite või taburettide vaheline kaugus) on laiemad, kuna rööbas võib ületada pilu ilma liigse läbipaindeta.
- Ühilduvus:See sobib tavaliste raudtee{0}}tüüpi kinnitussüsteemidega ja seda saab hõlpsasti keevitada, kasutades standardseid termiidi- või välk{1}}takkkomplekte.
136RE sobib tööstuslikele lennuradadele, mis on ette nähtud väikese ja keskmise koormusega{1}}pukk- või sildkraanade jaoks.Kuid D-, E- või F-klassi kraanade (raske-töö/pidev tsükkel) puhul on spetsiaalne CR--seeria kraananööp parem, kuna selle laiem pea ja madalam raskuskese tagavad parema stabiilsuse ja pikema kasutusea äärmuslike rataste koormuste korral.
Materjali klassi valik kraana raja kasutamiseks
Kui kasutate AREMA 136RE-d kraanaradadel, ärge kunagi valige standardset süsiniku HH-klassi. Mehaanilised omadused alatesAREMA 2019näitavad, et madala sulami kõrgtugevus (HH) pakub minimaalset tootlikkust 828 MPa ja minimaalset kõvadust 370 HBW – see on kraana teenindamise absoluutne miinimum.
AREMA rööbastee terase keemiline koostis:
| AERMA 2019 | Tugevusaste | C | Si | Mn | P | S | Ni | Kr | V |
|---|---|---|---|---|---|---|---|---|---|
| Süsinikteras | 0.74–0.86 | 0.10–0.60 | 0.75–1.25 | Väiksem või võrdne 0,020 | Väiksem või võrdne 0,020 | Väiksem või võrdne 0,25 | Väiksem või võrdne 0,30 | Väiksem või võrdne 0,010 | |
| Madala legeeritud teras | Standardne tugevus (SS) | 0.72–0.82 | 0.10–0.50 | 0.80–1.10 | Väiksem või võrdne 0,020 | Väiksem või võrdne 0,020 | Väiksem või võrdne 0,15 | 0.25–0.40 | Väiksem või võrdne 0,010 |
| Keskmine tugevus (IS) | 0.72–0.82 | 0.10–1.00 | 0.70–1.25 | Väiksem või võrdne 0,020 | Väiksem või võrdne 0,020 | Väiksem või võrdne 0,15 | 0.40–0.70 | Väiksem või võrdne 0,010 | |
| Kõrge tugevus / peaga karastatud (HH) | 0.72–0.82 | 0.10–1.00 | 0.70–1.25 | Väiksem või võrdne 0,020 | Väiksem või võrdne 0,020 | Väiksem või võrdne 0,15 | 0.40–0.70 | Väiksem või võrdne 0,010 |
AREMA rööpaterase mehaanilised omadused:
| AREMA 2019 | Tugevusaste | Saagi tugevus N/mm2 |
Pinge tugevus N/mm2 |
Pikendamine % |
Brinelli kõvadus HBW |
|---|---|---|---|---|---|
| Süsinikteras | Standardne tugevus (SS) | 511 MIN | 983 min | 10 MIN | 310 min |
| Keskmine tugevus (IS) | 724 min | 1069 min | 10 MIN | 350 MIN | |
| Kõrge tugevus / peaga karastatud (HH) | 828 min | 1179 min | 10 MIN | 370 min | |
| Madala legeeritud teras | Standardne tugevus (SS) | 511 MIN | 983 min | 10 MIN | 310 min |
| Keskmine tugevus (IS) | 552 min | 1014 min | 8 MIN | 325 MIN | |
| Kõrge tugevus / peaga karastatud (HH) | 828 min | 1179 min | 10 MIN | 370 min |
KKK
Q1: Mis on teie minimaalne tellimiskogus 136RE rööpa jaoks?
V: Standardsete 136re rööpa mõõtude puhul süsiniku HH klassis on meie MOQ 20 tonni (ligikaudu 300 meetrit 25 meetrit). Pea{5}}karastatud madala sulami klasside puhul on MOQ 50 tonni. Võimalikud on ka väiksemad proovitellimused – arutamiseks võtke meiega ühendust.
2. küsimus. Kas saate esitada veski testimise sertifikaate ja kolmanda osapoole kontrolli?
V: Jah. Iga saadetis sisaldab originaalse veski testimise sertifikaate, mis näitavad AREMA 2019 keemilist koostist ja mehaanilisi omadusi. Teeme koostööd ka SGS-i, BV-ga või mis tahes valitud sõltumatu inspektoriga – lihtsalt märkige päringus „kolmanda osapoole kontroll”.
Q3: Mis on 136RE raudtee tarnimise tüüpiline tarneaeg?
V: Standardse HH klassi jaoks 25 m pikkustes – 2 kuni 3 nädalat alates tellimuse kinnitamisest. Madala sulami HH klassi või erikõvadusega – 4 kuni 6 nädalat. Kiireloomuliste projektide jaoks on meil sel kuul kiireks tarnimiseks piiratud tootmisaegu.
4. küsimus: kas tarnite 136RE siini eelpuuritud-aukude või kohandatud pikkusega?
V: Absoluutselt. Paljud kliendid vajavad kohapeal lõikamise vähendamiseks-eelpuuritud auke liitevarraste jaoks või kohandatud pikkusi. GNEE RAIL pakub otsa-puurimist, mitut-augumustrit ja pikkusi 6–25 m. Küsige meie töö kontrollimiseks näidist.
K5. Millise kõvadusastme peaksin valima raskete-veokõverate jaoks?
V: Kurvide jaoks, mille raadius on alla 800 meetri ja teljekoormus üle 35 tonni, valige madala legeeritud HH klass, mille võimsus on vähemalt 370 HBW. Puuteradade jaoks võib piisata keskmisest tugevusest (350 HBW).
K6: Kuidas ma tean, kas teie 136RE rööp vastab AREMA standarditele?
V: Meie 136re rööpaprofiil, mõõtmed ja materjaliklassid vastavad täielikult AREMA 2019 nõuetele. Pakume mõõtmete kontrollimise aruandeid, mis sisaldavad pea raadiust, 136re rööpa kõrgust, aluse laiust ja ristlõike pindala. Enne saatmist võite taotleda ka kolmanda osapoole-auditit.
Ükskõik, kas valite AREMA 136RE või spetsiaalse kraana siini,GNEE RAILpakub tehnilisi juhiseid ja sertifitseeritud materjale.Hankige oma tasuta pakkumine 24 tunni jooksul- jagage oma kraana rattakoormust, kiirust ja raja pikkust. Vastame spetsifikatsioonilehe ja -kolmanda osapoole kontrollivõimalustega.
