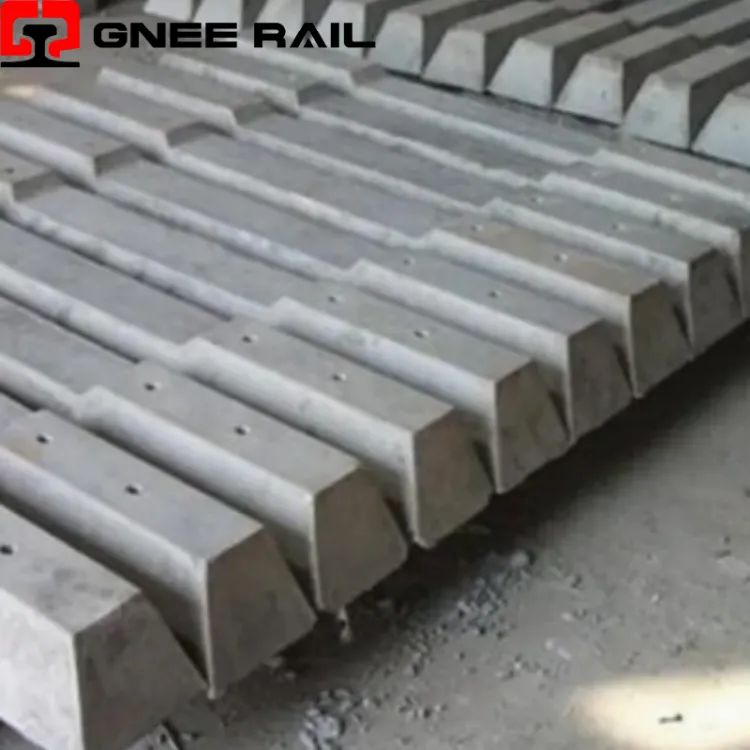

Raudtee betoonist liipri
|
Mudel |
Pikkus |
Laius |
Kõrgus |
Betooni tugevusaste |
Terasvarda sisu |
Sisseehitatud varruka spetsifikatsioon |
Ühiku kaal |
Ühe ühiku maksumuse vahemik (USD) |
Kohaldatav kliimavöönd |
Kasutusiga |
Vastavusstandardid |
|
CRS-2600-HSR-Külm |
2600 mm |
280 mm |
200 mm |
C60 (õhuga-saavutatud) |
8,5 kg/tk |
M24 × 100 (roostevaba teras) |
320 kg |
$180–220 |
-40 kraadi ~ 30 kraadi (külm tsoon) |
30-40 aastat |
TB/T 3396-2015, EN 13230-2 |
|
CRS-2500-Mainline-Desert |
2500 mm |
260 mm |
180 mm |
C50 (sulfaadikindel-) |
7,2 kg/tk |
M20 × 90 (kuumtsingitud{2}}) |
280 kg |
$140–170 |
0 kraadi ~ 50 kraadi (kuiv kõrb) |
25-35 aastat |
GB/T 2585-2007, UIC 860-4 |
|
CRS-2400-HeavyHaul-Mine |
2400 mm |
300 mm |
220 mm |
C65 (kõrge{1}}tihedus) |
10,3 kg/tk |
M27 × 110 (legeeritud teras) |
380 kg |
$210–250 |
-10 kraadi ~ 40 kraadi (kaevanduspiirkond) |
20-30 aastat |
AREMA 30, AAR M-101 |
|
CRS-2300-Metro-tunnel |
2300 mm |
240 mm |
160 mm |
C55 (niiskus{1}}kindel) |
6,8 kg/tk |
M18 × 80 (epoksü{2}}kaetud) |
240 kg |
$120–150 |
10 kraadi ~ 35 kraadi (niiske tunnel) |
25-35 aastat |
TB/T 3395.2, EN 13684-1 |
|
CRS-2200-Trammi-rannik |
2200 mm |
220 mm |
140 mm |
C45 (korrosiooni{1}}kindel) |
5,6 kg/tk |
M16 × 70 (Dacromet) |
200 kg |
$90–120 |
5 kraadi ~ 40 kraadi (rannikuala) |
20-30 aastat |
EN 13230-1, GB/T 2585-2007 |
Praktilise kasutamise ja hoolduse kontrollnimekiri
|
Ülevaatuse etapp |
Võtmeelement |
Katsemeetod |
Vastuvõtmise kriteerium |
Valimi/täitmise reegel |
Tööriist/viide |
|
Sissetulev tšekk |
Kiire tugevus ja varrukate sobivus |
Kaasaskantav betooni tester + varrukamõõtur |
survetugevus on suurem või võrdne 90% klassist; Varruka siseläbimõõdu tolerants: ±0,2 mm |
5 tk / partii |
Kaasaskantav betooni tugevuse tester; Varrukamõõturi komplekt |
|
Ekstreemse keskkonna test |
Sulfaadikindlus ja kuumakindlus |
Sulfaadi sukeldumise test + kuumusvanandamise test |
survetugevuse kadu 180 päeva pärast 10% või vähem; 60 kraadi juures pragusid ei esine |
2 tk / partii |
Sulfaadi katsekamber; Kuumuta vanandamisahi |
|
-Saidi hooldus |
Varruka korduvkasutatavus ja kinnitusdetaili pöördemoment |
Pöördemomendi säilitamise test |
Pöördemomendi kadu pärast 50 lahtivõtmise tsüklit on väiksem või võrdne 5%; Varrukas puudub deformatsioon |
3 tk/100m rada |
Täppismomendi mutrivõti; Pöördemomendi salvestaja |
|
Hädaolukorra asendamine |
Asendusefektiivsus |
Näidis hädaabioperatsioon |
Asendamine vähem kui 15 minutit või tk (3-liikmeline meeskond) |
5 tk / 500 m rada (iga-aastane harjutus) |
Sleeper Lifter + paigaldustööriistade komplekt |
|
Partii kvaliteediaudit |
Pinna tasasus ja tugevduse terviklikkus |
Laserprofiil + X-kiiredetektor |
Pinna tasasuse hälve on väiksem või võrdne 0,5 mm/m; Armatuuri asendi hälve on väiksem või võrdne 5 mm |
2% partiist (min . 3 tk) |
3D laserprofiil; Kaasaskantav röntgen{1}}detektor |
