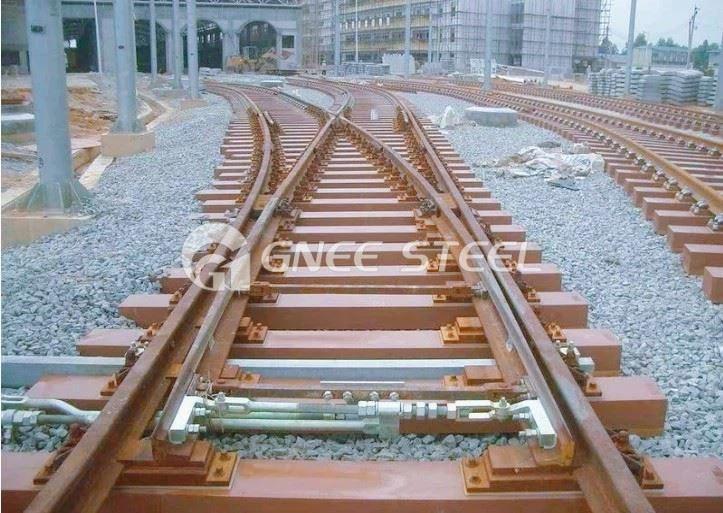

Raudtee sünteetilised liiprid
Raudtee sünteetilised liiprid on uuenduslikud raudteetoed, mis on valmistatud täiustatud komposiitmaterjalidest ja mida sageli toodetakse vahtplastist ekstrusiooniprotsessi käigus. Tavaliselt tugevdatud pidevate klaaskiududega ja kombineerituna polüuretaaniga, pakuvad need liiprid traditsiooniliste puidust, betoonist või terasest liiprite ees mitmeid eeliseid. Need on kerged, väga vastupidavad ja nende kasutusiga on pikem kui 50 aastat. GNEE Rail pakub kvaliteetseid plastikust raudteeliipreid ja mitmesuguseid komposiit-alternatiive, nagu HDPE-plastliiprid, FFU sünteetilised liiprid ja polüetüleenliiprid. Meie range kvaliteeditagamine tagab usaldusväärsed tooted, samas kui meie ühekordne teenus hõlmab testimist, pakkimist ja tarnimist. Pakume ka kohandamist vastavalt teie projekti nõuetele. Lisateabe saamiseks võtke ühendust!
Raudtee sünteetiliste liiprite tehnilised parameetrid
| Ei. | Testitav element | CJ/T 399-2012 Tehniline nõue | JIS E1203 Rnõue | Üksus | GNEE teras | ||
| 1 | Painutustugevus | Suurem või võrdne 70 | Suurem või võrdne 70 | MPa | 1# | 2# | 3# |
| 124 | 126 | 117 | |||||
| 2 | Paindemoodul | Suurem või võrdne 6 | Suurem või võrdne 6 | GPa | 4# | 5# | 6# |
| 10 | 11 | 13 | |||||
| 3 | Pikisuunaline survetugevus | Suurem või võrdne 40 | Suurem või võrdne 40 | MPa | 7# | 8# | 9# |
| 107 | 50 | 93 | |||||
| 4 | Nihketugevus | Suurem kui 7 või sellega võrdne | Suurem kui 7 või sellega võrdne | MPa | 10# | 11# | 12# |
| 11 | 10 | 12 | |||||
| 5 | Liimi nihketugevus | Suurem või võrdne 7 (alusmaterjali purunemine) | MPa | 13# | 14# | 15# | |
| 10 | 8 | 12 | |||||
| 6 | Veeimavus | Vähem kui 10 või sellega võrdne | Vähem kui 10 või sellega võrdne | Mg/cm3 | 16# | 17# | 18# |
| 4 | 3 | 4 | |||||
| 7 | Valmistoode talub paindekoormust | Suurem kui 170 või sellega võrdne | Suurem kui 170 või sellega võrdne | kN | 19# | ||
| 210 | |||||||
| 8 | Kruvi naelu väljatõmbetugevus | Suurem või võrdne 40 | Suurem või võrdne 30 | kN | 20# | 21# | 22# |
| 44 | 46 | 58 | |||||
| 9 | Massi tihedus | 0.74±0.10 | 0.74±0.10 | g/cm3 | 23# | 24# | 25# |
| 0.72 | 0.65 | 0.68 | |||||
| 10 | Väsimuse jõudlus | 105 korda, kõrvalekaldeid pole | / | 26# | |||
| 105 korda, kõrvalekaldeid pole | |||||||
| 11 | Leegiaeglustav | Pärast süüteallika eemaldamist ei ole näidis nähtavat ega pidevat põlemist, kuid leegi esiosa ei ületa 25 mm märgist | / | 27# | 27# | 27# | |
| Pärast süüteallika eemaldamist ei ole näidis nähtavat ega pidevat põlemist, kuid leegi esiosa ei ületa 25 mm märgist | Pärast süüteallika eemaldamist ei ole näidis nähtavat ega pidevat põlemist, kuid leegi esiosa ei ületa 25 mm märgist | Pärast süüteallika eemaldamist ei ole näidis nähtavat ega pidevat põlemist, kuid leegi esiosa ei ületa 25 mm märgist | |||||
| 12 | läbilöögipinge | Suurem või võrdne 20-ga | Suurem või võrdne 20-ga | kV | 30# | 31# | 32# |
| Paksus: 20 mm | Paksus: 20 mm | Paksus: 20 mm | |||||
| 35 Rike puudub | 35 Rike puudub | 35 Rike puudub | |||||
| 13 | Pinnakindlus | Suurem või võrdne 1*1010 | Suurem või võrdne 1*1010 | Ω | 33# | 34# | 35# |
| 4.1*1015 | 4.1*1015 | 4.9*1015 | |||||
| Märkus |
1. Jaotuspinge: proovi suurus: 100 * 80 * 20 mm (pikkus * laius * paksus), kasutades õhus ebavõrdse läbimõõduga elektroode, ümbritseva õhu temperatuur: 20ºC, õhuniiskus: 40%. 2. Pinnatakistus: proovi suurus: 100*100*4mm (pikkus*laius*paksus), ümbritseva õhu temperatuur: 20ºC, niiskus: 40%, katsepinge: 1000V. |
||||||
Müüa raudtee sünteetilised liiprid
Kuum tags: raudtee sünteetilised liiprid, Hiina raudtee sünteetiliste liiprite tootjad, tarnijad, tehas
