Kirjeldus
Tehnilised parameetrid

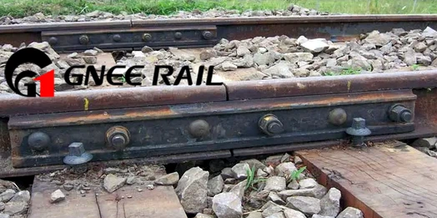

Raudtee kalaplaat funktsionaalsed spetsifikatsioonid
| Funktsioonikategooria | Tehniline kirjeldus | Rakendusmeetod | Rakenduse stsenaariumid |
|---|---|---|---|
| Raudteeühendus | Mehaaniliselt ühendab külgnevad rööpad, säilitades samal ajal paisumislõhe (6-10 mm) | 4/6 auguga poltidega (M24 klass 8,8 poldi) | Tavapärased rajad, lülituspiirkonnad |
| Koormuse ülekandmine | Edastab vertikaalseid/külgmisi rattakoormusi (kuni 70 kn/mm²) | Ülitugev teras (klass 70e) + täis raudteede veebi kontaktide kujundus | Raskeveojooned, teravad kõverad |
| Soojus laienemise kontroll | Võimaldab raudtee pikisuunalist liikumist (± 15mm @ 50 kraadi ΔT) | Ovaalsed poldi augud | Piirkonnad, millel on suurte temperatuuri variatsioonid |
| Elektriline isolatsioon | Plokkide raja vooluvool (isoleeritud tüüp) | Nailon 66 isolatsioonikiht (suurem või võrdne 10kΩ takistusega) | Elektrifitseeritud sektsioonid, signaalimistsoonid |
| Raudteekõrguse kompensatsioon | Matchs kulunud raudteeprofiilid (1-3mm SHIM reguleeritav) | Astmeline disain või reguleeritavad särad | Raudtee remondi sektsioonid, kõrge kulumisega tsoonid |
| Vibratsiooni summutamine | Vähendab rattaraua löögimüra (5-8DB vähendamine) | Kummipadjad/komposiitmaterjalid | Linna transiit, elamurajoonid |
Kalaplaadi tüübi võrdlus
| Tüüp | Põhifunktsioon | Kandevõime | Tüüpiline kasutulu |
|---|---|---|---|
| Standard | Klassi 50e teras | 500MPA | 8-12 aastat |
| Isoleeritud | GF-tugevdatud PA66 | 400MPA | 6-10 aastat |
| Raskeveokitega | Klass 70e teras | 700MPA | 10-15 aastat |
| Sörkinud | Vertikaalne joondamine | 550MPA | Erirakendused |
gnee-professionaalne tarnija
