Kirjeldus
Tehnilised parameetrid

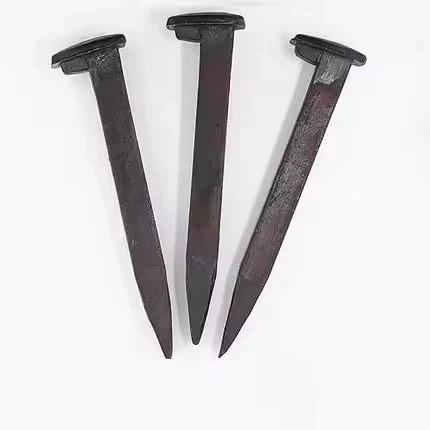

Raudteekoera naelad - Tehnilised ja materjalispetsifikatsioonid
| Klassifikatsioon pea tüübi järgi | Mudel | Võtme mõõtmed (mm) | Mõõtmete tolerants | Rakenduse stsenaarium |
|---|---|---|---|---|
| Topelt{0}}pea (standardne) | DSH-18 × 150 | Kogupikkus: 150 Varre läbimõõt: 18 Pea laius: 38 | Pikkus: ±2,0Läbimõõt: ±0,3Pea laius: ±0,5 | Peamised{0}}reisijate/kaubaveo raudteed |
| Lusikapea (madal profiil) | DSH-S20 × 165 | Kogupikkus: 165 Varre läbimõõt: 20 Pea paksus: 12 | Pikkus: ±2,5Läbimõõt: ±0,4Pea paksus: ±0,3 | Linnatrammiteed (madala{0}}kliirensi alad) |
| Kuusnurkne pea (libisemisvastane{0}}) | DSH-H22 × 180 | Kogupikkus: 180Sääre läbimõõt: 22Pea kuuseosa suurus: 27 | Pikkus: ±3,0Läbimõõt: ±0,5Hex suurus: ±0,4 | Rasked{0}}kaevandusraudteed (kõrge vibratsioon) |
| Ümarpea (kergemaks) | DSH-R16 × 140 | Kogupikkus: 140 Varre läbimõõt: 16 Pea läbimõõt: 32 | Pikkus: ±1,5Läbimõõt: ±0,2Pea läbimõõt: ±0,3 | Ajutine ehitusraudtee |
| Isoleeritud pea | DSH-I24 × 200 | Kogupikkus: 200 Varre läbimõõt: 24 Isolatsioonikihi paksus: 5 | Pikkus: ±3,0 Läbimõõt: ±0,5Isolatsioonikiht: ±0,2 | Elektrifitseeritud{0}}kiirraudtee |
Railway Dog Spikes - Rakendus- ja paigaldusstandardid
| Koera Spike mudel | Sobiv lipsu tüüp | Installitööriist | Kontrolli kriteerium | Vastavusstandard |
|---|---|---|---|---|
| DS-16 × 140 | Puidust lipsud | Manuaalne spike driver | Varre ei painuta; pea terve | GB/T 152-2019 |
| DS-18 × 150 | Puidust/betoonist sidemed | Pneumaatiline piigijuht | Varre sirgus Vähem kui 1 mm/m või sellega võrdne | AREMA 03-2020 |
| DS-20 × 165 | Betoonist sidemed | Hüdrauliline piigijuht | Pinnakate ei kooru | UIC 864-1 |
| DS-22×180 | Tugevad-betoonsidemed | Elektriline piigijuht | Varrel/peal mõrad puuduvad | ASTM A66-87 |
| DS-24×200 | Terasest{0}}betoonist sidemed | Hüdrauliline piigijuht | Tõmbetakistus-Suurem või võrdne 120 kN | DIN 50113 |
gnee{0}}professionaalne tarnija
Kuum tags: raudtee terasest raudtee koer nael, Hiina raudtee terasest raudtee koer piik tootjad, tarnijad, tehas
