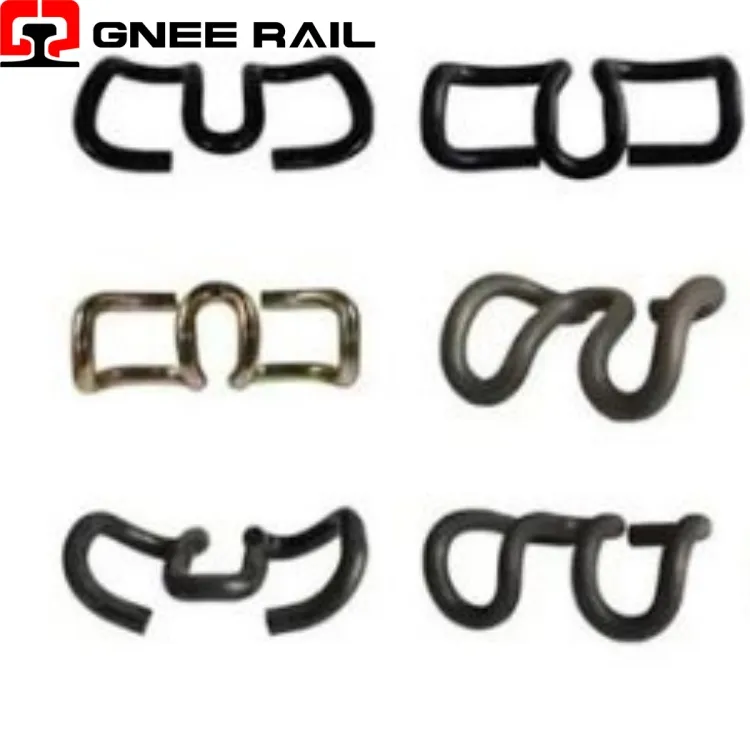

Raja SKL Clip

Raudteeklambrit kasutatakse rööbaste kinnitamiseks alusplaadile koos betoonliipriga. Rööbaste kinnitamiseks alusplaadi või liipri külge kasutatakse mitmesuguseid erinevat tüüpi tugevaid{1}}klambreid, millest üks levinud on E-klamber, mis on jässaka kirjaklambri kujuga. Teine on SKL Tension Clamp, mis on ka kõige laialdasemalt kasutatav tüüp kogu maailmas. Teised nagu KPO Clamp ja Nabla Clip, mida kasutatakse ka erinevates olukordades.

Kirjeldus

Tehnilised parameetrid

↵

RaudteeSKL CLIP kinnitussüsteem

Raudtee SKL-klamber on suure -jõudlusega V--kujuline pingutusklamber, mis on loodud betoonliiprite elastsete kinnitussüsteemide jaoks ning mida iseloomustab selle eriline topelt-hooga disain ja vertikaalne sisestusmehhanism. See klamber on valmistatud kvaliteetsest-vedruterasest täppiskuumvormimise-ja sellele järgneva kuumtöötlemise teel. See klamber toimib puhtal painutuspõhimõttel, kus õlavarred painutatakse paigaldamise ajal väljapoole, et tekitada kontrollitud kinnitusjõud rööpa jala vastu. SKL-i tähis tähistab standardiseeritud liidest -valatud õlgadega, mis võimaldab järjepidevat eellaadimist tuhandete rajakilomeetrite jooksul.

Tehnilised andmed:

Parameeter	Spetsifikatsioon	Väärtus / Iseloomulik
Disaini klassifikatsioon	V-tüüpi pingutusklamber	Kahe-käe sümmeetriline
Materjali klass	Vedruteras (nt 38Si7 / 52CrMoV4)	Voolutugevus 1200 MPa või suurem
Nominaalne kinnitusjõud	Klipi kohta rööpajalal	9 kN – 15 kN (olenevalt variandist)
Paigalduskäik	Vertikaalne käe läbipaine	18 mm – 25 mm vabast asendist
Korrosioonikaitse standard	Mitmekihiline kate	Soolapihustuskindlus Suurem kui 1000 tundi või sellega võrdne

Paigaldamise ja hoolduse perspektiiv:

Vertikaalse sisestamise mehhanism:Mõeldud paigaldamiseks hüdraulilise või käsitsi seadistustööriista abil, mis rakendab vertikaalset jõudu, surudes käed väljapoole õlataskutesse, ilma et oleks vaja külghaamrit.
Läbipaine{0}}Piiratud disain:Sisaldab sisseehitatud-tõkestusfunktsioone, mis takistavad paigaldamise ajal üle-surumist, tagades ühtlase kinnitusjõu sõltumata operaatori tehnikast.
Positiivne lukustus:Paigaldamise ajal kuuldav ja kombatav tagasiside kinnitab, et klambrivarred on täielikult õlakinnitustes asetsevad, kõrvaldades kohapealse kontrollimise ebaselgused.

Hooldus ja kasutusperspektiiv

Progressiivne jäikuse kõver:Sellel on mittelineaarsed vedruomadused, kus esialgne läbipaine nõuab väiksemat jõudu, kusjuures jäikus suureneb järk-järgult, kui rööpa nihe läheneb maksimumpiiridele.
Külgmiste piirangute optimeerimine:V-kujuline geomeetria tagab loomupärase külgstabiilsuse, takistades rööpa ümbermineku tendentse, ilma et oleks vaja täiendavaid juhtkomponente väljaspool õlaliidest.
Kõrge{0}}sageduse lahtisidumine:Vedru mass ja geomeetria on optimeeritud, et vältida resonantsi tüüpiliste rongi{0}}indutseeritud vibratsioonisagedustega, vältides harmoonilist võimendust, mis võib kiirendada väsimust.
