Kirjeldus
Tehnilised parameetrid

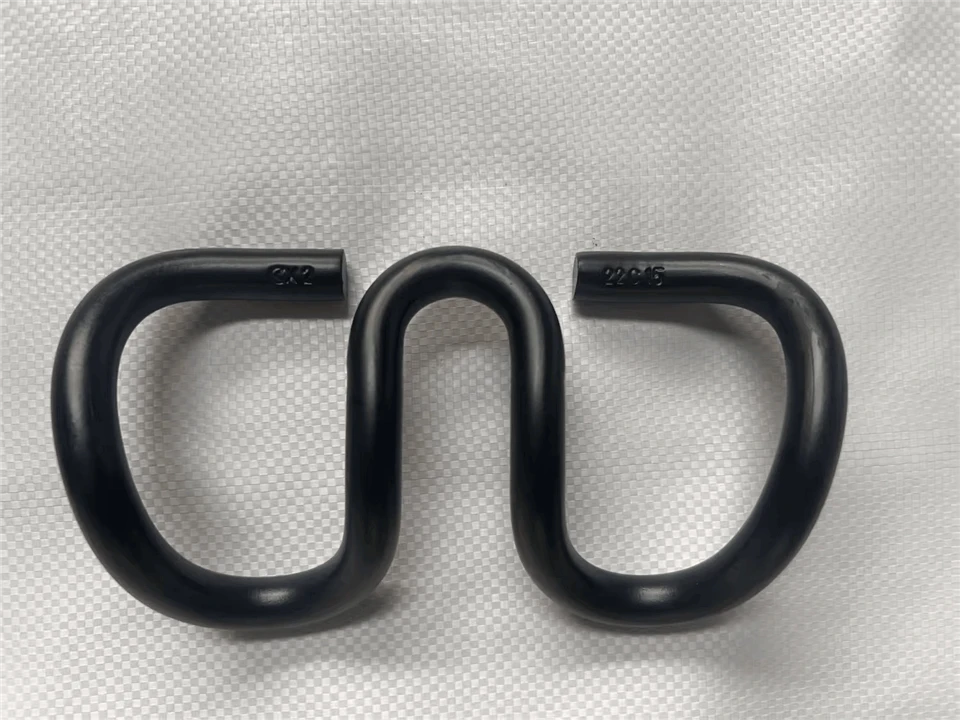

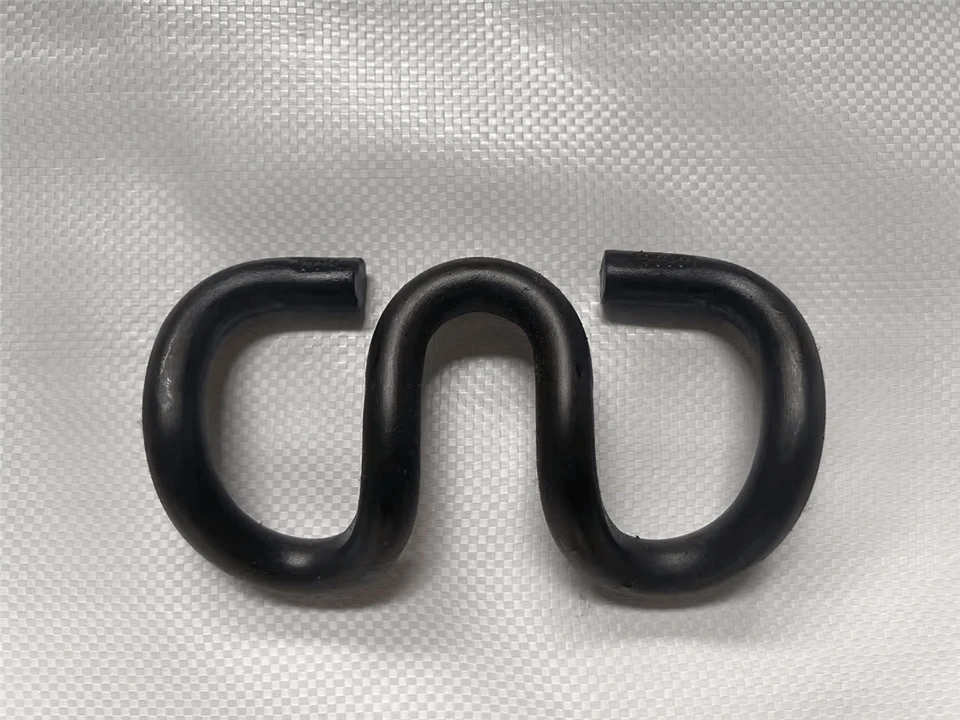

Raudtee SKL -klipi mudelite tehniline spetsifikatsioon
| Parameeter | SKL 12 (kergraudtee) | SKL 14 (tavaline põhiliin) | SKL 15 (raske - vearaudtee) | SKL 20 (kõrge - kiirraudtee) |
|---|---|---|---|---|
| Mudeli määramine | SKL 12 | SKL 14 | SKL 15 | SKL 20 |
| Rakendatav raudteeprofiil | 22–30 kg/m kergraudtee | 43–60 kg/m UIC 54/UIC 60 raudtee | 60–75 kg/m raske - veoraudtee | 60 kg/m kõrge - kiirraudtee (CRT -d I/II) |
| Alusmaterjal | 50CRVA vedruteras | 60SI2MNA vedruteras | 55SimnVB sulamteras | 60SI2CRVA HIG - Tugevuse teras |
| Klambrite jõudlus | - kinnitusjõud: 6–9 kn - maksimaalne elastne läbipaine: 3,5 mm - lõdvestuskiirus (1000H): vähem või võrdne 3% | - kinnitusjõud: 10–14 kn - maksimaalne elastne läbipaine: 4,2 mm - lõdvestuskiirus (1000H): vähem või võrdne 2,5% | - kinnitusjõud: 18–25 kn - maksimaalne elastne läbipaine: 5,5 mm - lõdvestuskiirus (1000H): vähem või võrdne 2,5% | - kinnitusjõud: 15–20 kn - maksimaalne elastne läbipaine: 4,8 mm - lõdvestuskiirus (1000H): vähem või võrdne 2% |
| Tüüpiline rakendus | Linnatrammid, ülikoolilinnaku kergraudtee | Piirkondlikud reisijad/kaubavead | Kaevandamine/port raske - veoliinid | Kõrge - kiiruseraudtee (suurem või võrdne 250 km/h) |
Universaalsete raudtee SKL -klambrite tehase kontrollnimekiri
| Kontrollkategooria | Ülevaatusüksus | Kontrollimismeetod | Aktsepteerimiskriteeriumid | Proovivõtukava | Kontrollimisvahend | Rekordnõue |
|---|---|---|---|---|---|---|
| Materjal ja kuumtöötlus | Keemiline koostis | Käeshoitav spektromeeter (PMI) | C, Si, Mn, Cr, v sisu vastavad mudelile - konkreetseid standardeid (nt 60Si2MNA SKL 14 jaoks) | 5 tk/partii | PMI analüsaator | Salvestage elementide väärtused, lisa aruanne |
| Pinnakvaliteet | Katte paksus | Kattepaksuse gabariit | Paksus vastab standardile (nt, suurem või võrdne 85 μm kuuma - galvaaniseerimise korral); 3 punkti/arvuti | 10 tk/partii | Magnetilise paksuse gabariit | Kinnitage paksustesti aruanne |
| Pinnakvaliteet | Defektid (praod/burrs/rooste) | Visuaalne ülevaatus + 10 x luubija | Ei ole nähtavaid pragusid/burrs; Rooste klass, mis on vähem või võrdne A klassi A (GB/T 15519); Koorimiskatteta pole | 100% ülevaatus | 10x luup, roostekvaliteedi diagramm | Märkige defektsed osad fotodega |
| Mehaaniline jõudlus | Kinnitusjõud | Klambrite testija | Jõud mudeli vahemikus (nt 10–14 kN SKL 14 jaoks); Testige 5 tk/partii | 5 tk/partii | Kinnitusjõu testipink | Prindi jõud - ajakõver |
