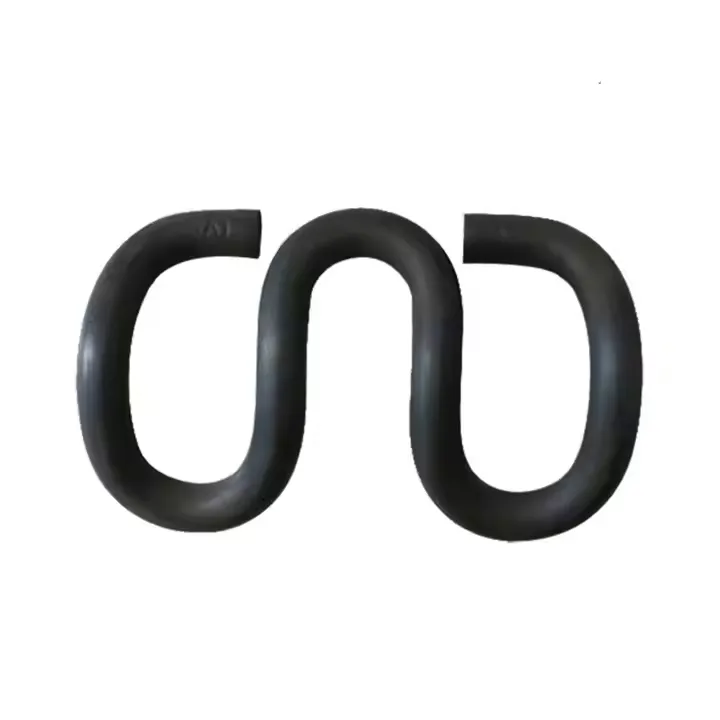

Raudtee kinnitussüsteemi SKL klambrid

Raudteeklambrit kasutatakse rööbaste kinnitamiseks alusplaadile koos betoonliipriga. Rööbaste kinnitamiseks alusplaadi või liipri külge kasutatakse mitmesuguseid erinevat tüüpi tugevaid{1}}klambreid, millest üks levinud on E-klamber, mis on jässaka kirjaklambri kujuga. Teine on SKL Tension Clamp, mis on ka kõige laialdasemalt kasutatav tüüp kogu maailmas. Teised nagu KPO Clamp ja Nabla Clip, mida kasutatakse ka erinevates olukordades.

Kirjeldus

Tehnilised parameetrid

↵Rail skl clip Kinnitussüsteem

SKL-klamber (tuntud ka kui Nabla klamber) esindab sümmeetrilise elastse kinnitustehnoloogia tippu, mis on loodud rakendusteks, kus absoluutne järjepidevus ja vibratsioonikindlus on vaieldamatud. Selle eristav V-kujuline geomeetria ja keskne pöördepunkt ei ole pelgalt disainivalikud, vaid range inseneritöö tulemus, et tagada jõu ühtlane jaotus ja kõrvaldada väändepinged. Paljude Euroopa -kiirete ja raskete{5}}veovõrkude jaoks valitud kinnitusvahendina pakub SKL Clip enneolematut stabiilsust, säilitades täpse rööbastee geomeetria ka kõige nõudlikumate dünaamiliste koormuste korral ja tagades hoolduse-minimaalse elutsükli.

Tehnilised andmed:

Kategooria	Spetsifikatsioon	Inseneri eelised ja põhjendus
Põhiidentiteet ja disain	Nimi:SKL / Nabla klipp Tüüp:Sümmeetriline V{0}}kujuline elastne klamber Põhiprintsiip:Keskne pöördepunkt tasakaalustatud jõu rakendamiseks	Sümmeetriline disain tagab ise{0}}tsentreeruva tegevuse ja ühtlase kulumise, vältides teiste klambritüüpide puhul levinud asümmeetrilist lõdvenemist. See tagab ühtlase jõudluse kõigi puutuja või kõvera paigalduste puhul.
Materjaliteadus	Terase klass:60Si2CrA legeeritud vedruteras (standardi EN 13230 järgi) Kuumtöötlus:Arvuti{0}}juhitav karastamine ja karastamine Kõvadus:44-48 HRC	Kroom-legeeritud vedruterase kasutamine tagab parema väsimuskindluse ja kõrgema elastsuse piiri kui tavaline süsinikvedruteras, mis on kriitilise tähtsusega enam kui 3 miljoni koormustsükli vastupidamiseks raskete vedude korral.
Toimivusmõõdikud	Varbakoormus:10.5 - 13.5 kN (reguleeritav) Läbipaine:11 - 13 mm Väsimuse eluiga:> 3,5 miljonit tsüklit (EN 13146) Kinnitusjõu säilitamine:> 92% pärast 2 miljonit tsüklit	Kõrge ja peenelt reguleeritav varvaste koormusvahemik tagab kinnitusjõu, mis on vajalik suurel{0}}kiirusel (300+ km/h) ja suurel-telje-koormusel (30+ tonni) stabiilsusel. Suurepärane jõu säilitamine tähendab otseselt-gabariidi pikaajalist hoidmist ja väiksemat hooldust.

Miks SKL-i klipp on lõplik valik?

Kiirraudtee{0}}koridorid:Kui ühtlane gabariit ja mikro{0}}vibratsioonikontroll on ohutuse ja sõidukvaliteedi jaoks üliolulised kiirustel üle 250 km/h.

Rasked{0}}kaubaveo kaevandusliinid:Kohtades, kus äärmuslikud teljekoormused ja lakkamatu liiklus nõuavad kinnitust, millel on erakordne väsimustugevus ja vastupidavus vibratsiooni lõdvenemisele.

Kriitiline infrastruktuur:Sildadel, tunnelites ja lülitites, kus pikaajaline töökindlus ja minimaalne hooldus on ülimalt tähtsad{0}}.

Tüüpilised rakendused

SKL Clipi valimine on midagi enamat kui komponendi valimine; see investeerib asüsteem{0}}raja terviklikkuse garantii. Tänu pikendatud hooldusintervallidele ja võrreldamatule vastupidavusele vähendab see mõõdetavalt elutsükli kulusid, pakkudes selget investeeringutasuvust iga tõsise raudteeinfrastruktuuri projekti puhul.
