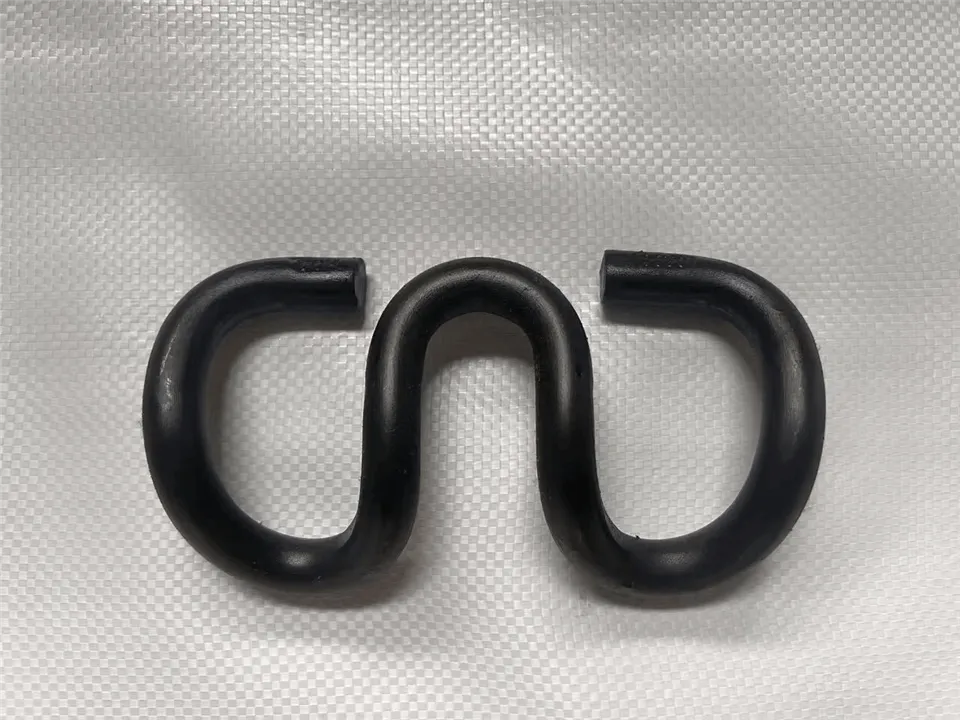

Raudtee SKL klipid
|
Mudel |
Materjal |
Pinnatöötlus |
Kohaldatav stsenaarium ja raudtee |
Mõõtemõõturi reguleerimine |
Pikisuunaline takistus |
Sobivad kinnitusdetailid |
Vastavusstandardid |
|
SKL 12 |
50CrVA |
Elektro-tsinkimine (suurem kui 25 μm või sellega võrdne) |
Linnatramm (raudtee 30 kg/m, väike kiirus) |
±4 mm |
Vähem kui 8 kN/m või sellega võrdne |
M8 polt + lame seib |
EN 13481-4, CJ/T 527 |
|
SKL 14 |
60Si2MnA |
Kuum-tsinkimine (suurem kui 85 μm või sellega võrdne) |
Piirkondlik kaubavedu (43–50 kg/m raudteel) |
-8-+4mm |
12–18kN/m |
M10 polt + lukustusseib |
EN 13481-3, GB/T 13489 |
|
SKL 15-HD |
55SiMnVB |
Dacromet (suurem kui 8 μm või sellega võrdne) + tsinkimine |
Raske{0}}kaubaveo kaevandamine (60–75 kg/m raudteel) |
-10-+6mm |
Suurem või võrdne 20 kN/m |
M12 polt + vedruseib |
AREMA 10, GB/T 13489 |
|
SKL 20-HS |
60Si2CrVA |
Dacromet + hermeetik (suurem kui 10 μm või sellega võrdne) |
Kiirraudtee-(250 km/h või suurem, rööbastee 60 kg/m) |
-6-+4mm |
15–22 kN/m |
M14 polt + lukustusmutter |
TB/T 3562, EN 13481-2 |
Raudtee SKL-klambrite praktiline kvaliteedikontrolli nimekiri
|
Ülevaatus üksus |
Katsemeetod |
Läbimise/ebaõnnestumise kriteerium |
Proovivõtuplaan |
Tööriist/viide |
|
Materjali autentsus |
Pihuarvuti PMI (C/Si/Mn) |
C: 0,56–0,64% (60Si2MnA); Si: 1,50–2,00% |
3 tk / partii |
Kaasaskantav PMI analüsaator |
|
Kõvadus ja sitkus |
Rockwelli tester + löögitest |
Kõvadus: vahemikus ±2 HRC; Löögienergia 80 J/cm² või suurem |
5 tk / partii |
Rockwelli tester, löögi tester |
|
Mõõtmete täpsus |
Digitaalne nihik + mõõteplokk |
Läbimõõt: ±0,2mm; Otsa paksus: ±0,3 mm |
10 tk / partii |
0,01 mm digitaalne nihik |
|
Pinnadefektid |
Visuaalne + 10× luup |
Puuduvad praod/murrud; Katte koorimine Vähem kui 2 mm² või sellega võrdne; Roosteaste A-astmest väiksem või sellega võrdne |
100% ülevaatus |
10 × luup, GB/T 15519 |
|
Kinnitusjõu stabiilsus |
Dünaamiline jõu tester |
Mitte suurem või võrdne 10% kadu pärast 1000 tsüklit |
2 tk / partii |
Dünaamiline kinnitusjõu tester |
|
Pakendi terviklikkus |
Vibratsiooni simulatsioon |
Katte kahjustused puuduvad pärast 1500 Hz vibratsiooni |
3 pakki/partii |
Vibratsiooni katsestend |
gnee{0}}professionaalne tarnija
