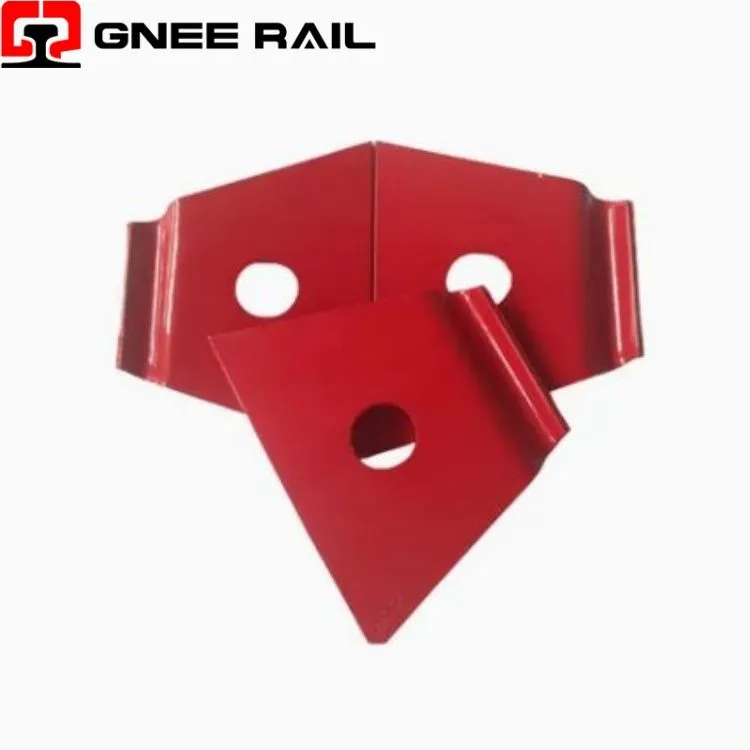

Kõrge tõmbetugevusega Nabla klambrid

Nabla klamber on ümberpööratud delta (∇) kujuga elastne siini kinnitussüsteem, mida kasutatakse betoonliiprite puhul. Valmistatud ülitugevast-vedruterasest ja see kinnitab siinid kindlaksmääratud pöördemomendiga pingutatud kruvipiiba abil. See tagab suure kinnitusjõu, elektriisolatsiooni ja suurepärase külgsuunalise jõu neeldumise, muutes selle sobivaks trammiteedel, rasketel-vedudel ja tihedatel-raadiusega kurvidel.

Kirjeldus

Tehnilised parameetrid

↵Siini Nabla Clip Kinnitussüsteem

Railway Nabla Clip on sümmeetriline, lameda{0}}osa vedrukinnitus, mis on saanud nime ümberpööratud delta (∇) kuju järgi, mis on loodud betoonist liiprite süsteemide jaoks. Valmistatud kõrge -tugevast 60Si2MnA/60Si2CrA vedruterasest kõvadusega 42–47 HRC, tagab see elastse läbipainde kaudu ühtlase kinnitusjõu. Süsteem sisaldab isolaatoreid ja kruvinaelu, mis tagavad elektriisolatsiooni ja suurepärase külgsuunalise jõu neeldumise.

Tehnilised andmed:

Parameeter	Spetsifikatsioon	Jõudlusnäitaja
Geomeetriline kuju	Pööratud delta (∇) / V-profiil	Lame{0}}sektsioon, topeltkaarega-kujundus
Materjali klass	60Si2MnA / 60Si2CrA	42-47 HRC kõvadus
Paksus	4,0 mm – 4,5 mm	Külmvaltsitud-vedruterasest riba
Väsimus elu	5 miljonit tsüklit	EN 13146-4 järgi purunemine puudub
Isolatsioonitakistus	Suurem või võrdne 1 × 10⁸ Ω koostu kohta	PA66+30% klaaskiust isolaatorit
Süsteemi komponendid	2 klambrit + 2 isolaatorit + 2 naelu + 2 seibi	Rööpaistme koostu kohta

Paigaldamise ja hoolduse perspektiiv:

Lameda{0}}sektsiooni disain loob laia ristkülikukujulise kandepinna, jaotades kinnitusjõu ühtlaselt rööpa jalale.
Lai pinnakontakt takistab lokaalseid "brinelliseerivaid" taandeefekte, mis on levinud ümarate{0}}juhtmeklambrite puhul suure liikluskoormuse korral.
Sümmeetriline topeltkaare{0}}geomeetria tagab ühtlase pingejaotuse, kõrvaldades asümmeetrilistes klambrites esinevad väändejõud.

Hooldus ja kasutusperspektiiv

Tugevdatud nailonist isolaatorid (PA66+30% klaaskiudu) tagavad tõmbetugevuse, mis on suurem või võrdne 170 MPa ja isolatsioonitakistuse 1 × 10⁸ Ω või sellega võrdne.
Kruvitiivad (klass 5.6, teras 35#) tagavad tõmbetugevuse, mis on suurem või võrdne 500 MPa ja 90-kraadise külma paindevõimega.
Süsteemi saab enne tarnimist liipritele eel-monteerida, mis võimaldab kiiremat ehituskiirust.
