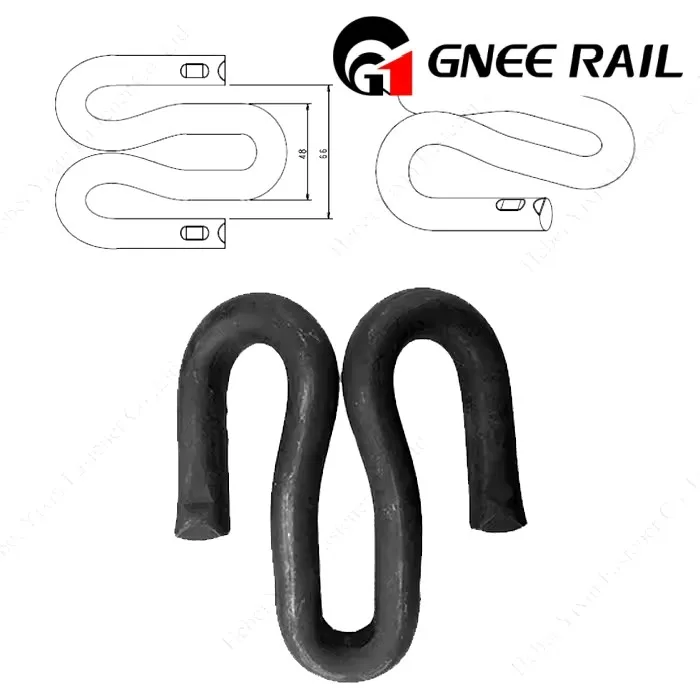

Raja kiireid klippe 1504

Pandroli Fast Clip süsteem iseloomustab uuendusi siinide kinnitamisel. GNEE Raili Fast Clip 1504 GNEE on poltideta, suure elastsusega kinnituslahendus, mis pakub suurepärast vibratsioonikindlust ja stabiilsust rööpa ja liipri ühenduste jaoks. Ideaalne tõhusaks ja kulutõhusaks rööbastee ehitamiseks, see vähendab hooldusvajadusi ja maksimeerib jõudlust. GNEE Rail pakub laias valikus kiireid klippe, sealhulgas Rail Fast Clip 16, 1500, 1501, 1502, 1306, 1508, 1504, 1600 ja 1605. Täiendavad pakkumised hõlmavad selliseid süsteeme nagu Pandrol E Clip, SKL Clip, Nabla Clip ja Deenik Clip. Täielikult ülemaailmsetele standarditele vastavad meie tooted on kohandatavad. Võtke meiega ühendust juba täna!

fast rail clip

Jälgige Fast Clip süsteemi spetsifikatsiooni

Ei.	Üksus	Toimivusindeks
1	Rakendatud rööpa tüüp	GB standardne 60 kg terasest siin
2	Rööpa gabariit	1435 mm
3	Rööpa põhja kalle	1:40 rööpa põhja kalle asetatakse raudteeliiprile
4	Rööbaste pikisuunaline takistus	Üldiselt on iga rööpakinnituse ja siinide komplekti pikisuunaline takistus suurem kui 9 kN;
5	Rööpa kinnitussüsteemi elastsus	Rööpapadja staatiline jäikus on 50–70 kN/mm.
6	Väsimuse jõudlus	Pärast 3 miljonit laadimistsüklit pole kinnitussüsteemil kahjustusi ja pandla rõhu muutused on alla 20%; rööpamuutuste pikitakistus on alla 20%; liigesemuutuste staatiline jäikus on alla 25%.
7	Isolatsioonitakistus	Kinnitussüsteemi testitakse vastavalt standardile EN13146-5 ja isolatsioonitakistus kahe siini vahel on suurem kui 5 kΩ.
8	Karmid keskkonnatingimused	Kinnitussüsteemi saab käsitsi lahtivõtmise tööriistaga edukalt lahti võtta pärast 300-tunnist soolapihustustesti, mida on kirjeldatud EN13146-6-s.
9	Reguleerimismäär siini vasaku ja parema vahel	Üheahelalise siini vasaku ja parema positsiooni reguleerimine: -4~+2mm; Rööpavahe reguleerimine: -8 ~ +4mm, reguleerimistase on 1 mm.
10	Rööpa kõrgus asend	Korrigeerimise summa on 0 mm.
11	Pandla surve ja vedru ulatus	FC1504 tüüpi vedruvarras: pandla rõhk on 10 kN, vedru ulatus on 12 mm; FC1306 tüüpi vedruvarras: pandla rõhk on 3 kN.
12	Sisseehitatud osade tõmbetakistus	Raudtee liiprisse sisseehitatud raudistme tõmbetakistus ei ole väiksem kui 60 kN.

Jälgige Fast Clip 1504 tehnilisi parameetreid

Kauba nr	Materjal	Läbimõõt	Klipi pikkus	Klipi laius	Kaal	HRC	Surve	Väsimuse test
E1,E2,E3	60Si2Mn	ø18			0.8	44-48	Suurem või võrdne 9,5 KN	5000000 korda ilma vaheajata
E1609	60Si2Mn	ø18	93±3		0.43	44-48	Suurem või võrdne 9,5 KN	5000000 korda ilma vaheajata
E1809	60Si2Mn	ø18	104±3		0.62	44-48	Suurem või võrdne 9,5 KN	5000000 korda ilma vaheajata
E1817	60Si2Mn	ø18	104±3	37.5±3.0	0.62	44-48	Suurem või võrdne 9,5 KN	5000000 korda ilma vaheajata
E2001	60Si2Mn	ø18			0.6	44-48	Suurem või võrdne 9,5 KN	5000000 korda ilma vaheajata
E2007	60Si2Mn	ø18	105±5	38 max	0.62	44-48	Suurem või võrdne 9,5 KN	5000000 korda ilma vaheajata
E2009	60Si2Mn	ø18	106±3	37.5	0.65	44-48	Suurem või võrdne 9,5 KN	5000000 korda ilma vaheajata
E2055	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Suurem või võrdne 9,5 KN	5000000 korda ilma vaheajata
E2056	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Suurem või võrdne 9,5 KN	5000000 korda ilma vaheajata
E2063	60Si2Mn	ø20	110.5	53.5	0.8	44-48	Suurem või võrdne 9,5 KN	5000000 korda ilma vaheajata
PR309	60Si2Mn	ø19	130		0.91	44-48	Suurem või võrdne 9,5 KN	5000000 korda ilma vaheajata
PR401	60Si2Mn	ø20	127±3	38.1±3.0	0.97	44-48	Suurem või võrdne 9,5 KN	5000000 korda ilma vaheajata
PR601	60Si2Mn	ø19			0.8	44-48	Suurem või võrdne 9,5 KN	5000000 korda ilma vaheajata
PR85	60Si2Mn	ø19	88±3		0.8	44-48	Suurem või võrdne 9,5 KN	5000000 korda ilma vaheajata
PR415	60Si2Mn	ø20			0.8	44-48	Suurem või võrdne 9,5 KN	5000000 korda ilma vaheajata
PR601	60Si2Mn	ø20				44-48	Suurem või võrdne 9,5 KN	5000000 korda ilma vaheajata
DI	60Si2Mn	ø18	100±3			44-48	Suurem või võrdne 9,5 KN	5000000 korda ilma vaheajata
E18	60Si2Mn	ø18	100±3			44-48	Suurem või võrdne 9,5 KN	5000000 korda ilma vaheajata
E19	60Si2Mn	ø18	100±3			44-48	Suurem või võrdne 9,5 KN	5000000 korda ilma vaheajata
E20	60Si2Mn	ø18	100±3			44-48	Suurem või võrdne 9,5 KN	5000000 korda ilma vaheajata
SKL1	60Si2Mn	ø13	133±2.3		0.48	44-48	Suurem või võrdne 9,5 KN	5000000 korda ilma vaheajata
SKL3	60Si2Mn	ø13	120±2		0.48	44-48	Suurem või võrdne 9,5 KN	5000000 korda ilma vaheajata
SKL12	60Si2Mn	ø13			0.53	44-48	Suurem või võrdne 9,5 KN	5000000 korda ilma vaheajata
SKL14	60Si2Mn	ø13	155±2		0.53	44-48	Suurem või võrdne 9,5 KN	5000000 korda ilma vaheajata
Kiire klipp-1508	60Si2Mn	ø15			0.58	44-48	Suurem või võrdne 9,5 KN	5000000 korda ilma vaheajata
Kiire klipp-1501	60Si2Mn	ø15			0.58	44-48	Suurem või võrdne 9,5 KN	5000000 korda ilma vaheajata
Kiire klipp-16	60Si2Mn	ø16			0.6	44-48	Suurem või võrdne 9,5 KN	5000000 korda ilma vaheajata
