Terasest raudteeraudtee kiirklambrid

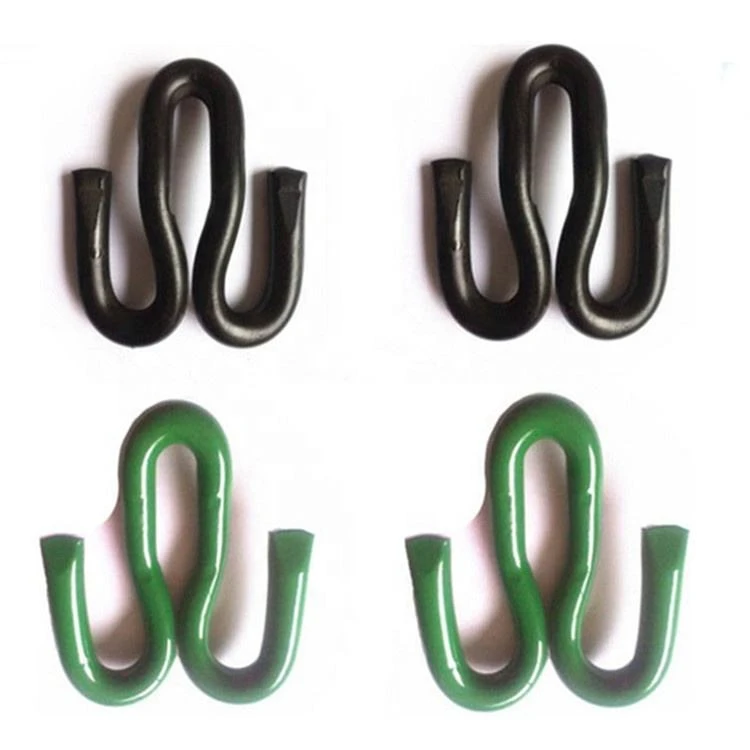

Raudteeklambrit kasutatakse rööbaste kinnitamiseks alusplaadile koos betoonliipriga. Rööbaste kinnitamiseks alusplaadi või liipri külge kasutatakse mitmesuguseid erinevat tüüpi tugevaid{1}}klambreid, millest üks levinud on E-klamber, mis on jässaka kirjaklambri kujuga. Teine on SKL Tension Clamp, mis on ka kõige laialdasemalt kasutatav tüüp kogu maailmas. Teised nagu KPO Clamp ja Nabla Clip, mida kasutatakse ka erinevates olukordades.

Küsi pakkumist

Räägime nüüd

Kirjeldus

Tehnilised parameetrid

Raudtee kiirklippide tehnilised parameetrid

Mudel	Traadi läbimõõt	Materjal	Kõvadusvahemik	Kinnitusjõud	Väsimus elu	Pinnatöötlus	Kaal tüki kohta
FC-13-LT	φ13 mm	55Si2Mn	40–45 HRC	6–8 kN	Suurem või võrdne 2,0 × 10⁶ tsükliga	Elektro-tsinkimine (suurem kui 18 μm või sellega võrdne)	0,32 kg
FC-15-MD	φ15 mm	60Si2MnA	42–47 HRC	9–11 kN	Suurem või võrdne 3,0 × 10⁶ tsükliga	Kuum-tsinkimine (75 μm või suurem)	0,45 kg
FC-17-HD	φ17 mm	60Si2CrA	44–49 HRC	12–14 kN	Suurem või võrdne 4,0 × 10⁶ tsükliga	Dacromet (suurem kui 12 μm või sellega võrdne)	0,58 kg
FC-19-HS	φ19 mm	55SiMnVB	46–51 HRC	15–17 kN	Suurem või võrdne 5,0 × 10⁶ tsükliga	Keraamiline kate (suurem kui 22 μm või sellega võrdne)	0,72 kg
FC-11-SP	φ11 mm	38Si7	38–43 HRC	5–7 kN	1,5 × 10⁶ tsüklit või rohkem	Epoksiidkate (suurem kui 45 μm või sellega võrdne)	0,25 kg

Raudtee kiirklippide rakenduste ja komponentide sobitamine

Mudel	Kohaldatav raudteetüüp	Sobitatud raudteelõik	Ühilduvad komponendid	Max teljekoormus	Vastavusstandard
FC-13-LT	Linnatramm / kergraudtee	18–22 kg/m kergraudtee	PA66 isolatsioonipadi, M14 pingutuspolt	Vähem kui 5 t või sellega võrdne	EN 13481-4, TB/T 3395.1
FC-15-MD	Piirkondlik põhiliin	UIC 54, 38–50 kg/m rööpa	QT500-7 alusplaat, M16 pingutuspolt	Vähem kui 20 t või sellega võrdne	DIN 17221, GB/T 1222
FC-17-HD	Raske{0}}kaubaveoliin	UIC 60, 50–60 kg/m raske rööbastee	55SiMnVB seib, M18 pingutuspolt	Vähem kui 30 t või sellega võrdne	AREMA 10, TB/T 3562
FC-19-HS	Kiir{0}}raudtee	60 kg/m -kiireraudtee	Keraamiline isolatsioonihülss, M20 polt	Vähem kui 17 t või sellega võrdne	EN 13481-2, GB/T 3077
FC-11-SP	Tööstusraudtee	22–30 kg/m tööstusrööp	Kummist padi, M12 pingutuspolt	Vähem kui 10 t või sellega võrdne	BS 970, GB/T 4357
