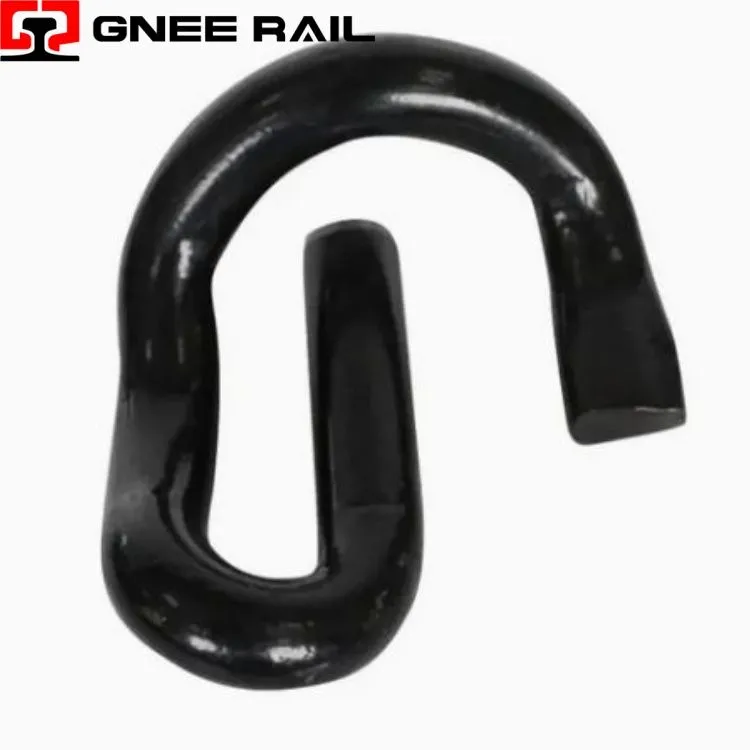

Raudteee CLIP kinnitussüsteem
Railway e{0}}Clip on suure jõudlusega-sepistatud terasest kinnituskomponent, mis on loodud elastsete rööpakinnitussüsteemide jaoks. Toimides mittelineaarse konstantse jõuvedruna, kasutab see täpset geomeetrilist paindet, et avaldada rööpa jalale püsivat kinnitusjõudu, neelates tõhusalt veeremi dünaamilisi lööke. Erinevalt jäikadest kinnitusdetailidest säilitab see komponent gabariidi terviklikkuse ja pakub kõrget elektritakistust, võimaldades samal ajal rööpa soojuspaisumist ja kokkutõmbumist, muutes selle tänapäevase betoonist liiprite infrastruktuuri jaoks hädavajalikuks.
Tehnilised andmed:
| Funktsiooni kategooria | Parameeter / karakteristik | Toimivuse mõõdik |
|---|---|---|
| Geomeetriline tüüp | Mittelineaarne, konstantse jõuga vedru | Kahepunktiline kontakt (varvas ja kand) |
| Materjali spetsifikatsioon | Vedruteras (nt 60Si2Mn / 51CrV4) | Tõmbetugevus: 1300 – 1500 MPa |
| Kinnitusjõud | Nominaalne varvaskoormus | 10 kN – 14 kN klambri kohta (staatiline) |
| Väsimus elu | Koormustsükli vastupidavus | >5 miljonit tsüklit 3 mm läbipainde juures |
| Korrosioonikaitse | Korrosioonivastane-kate | Soola pihustuskindlus > 800 tundi (ISO 9227) |
Paigaldamise ja hoolduse perspektiiv:
- Püsiv kinnitusjõud:Loodud spetsiifilise varvaskoormusega, et säilitada ühtlane rööpahoidmisjõud-, hoolimata korduvatest laadimistsüklitest.
- Väsimuskindlus:Valmistatud kvaliteetsest -räni-mangaanvedruterasest, et taluda üle 5 miljoni dünaamilise pinge tsüklit ilma püsiva deformatsioonita.
- Suur läbipaindevõime:Võimaldab taluda märkimisväärset vertikaalset rööpatõstet (kuni 12–15 mm), säilitades samal ajal kontakti, vältides liipri "pumpamisest" tingitud rööbastelt mahasõitu.
Hooldus ja kasutusperspektiiv
- Tööriist-tasuta ekstraheerimine:Mõeldud kiireks paigaldamiseks ja eemaldamiseks, kasutades lihtsat isoleeritud kangi, mis välistab vajaduse rööbastee hoolduse ajal hüdrauliliste presside järele.
- Selge visuaalne näidik:Sellel on määratletud kand-õlgani, mis võimaldab rajainspektoritel visuaalselt kontrollida õiget sisestussügavust ja pinget, kasutades go/no-go-mõõdiku.
- Ühe{0}}tüki käsitsemine:Kõrvaldab poltidega klambrisüsteemidega seotud montaaži keerukuse, vähendades siiniistme kohta vajalike lahtiste komponentide arvu.
