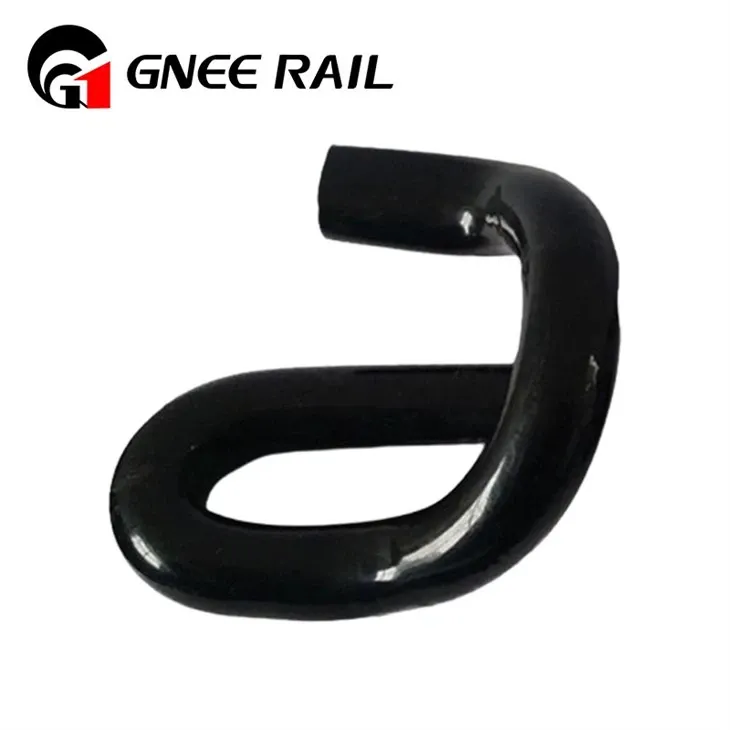

Siini kinnitussüsteem E klamber

Raudteeklambrit kasutatakse rööbaste kinnitamiseks alusplaadile koos betoonliipriga. Rööbaste kinnitamiseks alusplaadi või liipri külge kasutatakse mitmesuguseid erinevat tüüpi tugevaid{1}}klambreid, millest üks levinud on E-klamber, mis on jässaka kirjaklambri kujuga. Teine on SKL Tension Clamp, mis on ka kõige laialdasemalt kasutatav tüüp kogu maailmas. Teised nagu KPO Clamp ja Nabla Clip, mida kasutatakse ka erinevates olukordades.

Kirjeldus

Tehnilised parameetrid

↵Siini ja klambriga kinnitussüsteem

Tehnilised andmed:

Funktsioon	Kategooria	Spetsifikatsioon/omadused
Materjali spetsifikatsioon	Tootmine	Kõrge-süsinikusisaldusega vedruteras (tavaliselt 0,60-0,75% C) räni-mangaani sulamiga
Kuumtöötlusprotsess	Tootmine	Austempering või karastamine ja karastamine, et saavutada kõvadus 42-48 HRC
Disaini eeldatav eluiga	Elutsükkel	15-25 aastat olenevalt liiklustihedusest ja keskkonnatingimustest
Paigaldamise kiirus	Töökorras	150-300 klippi tunnis ühe operaatori kohta mehaaniliste ajamitööriistadega
Tüüpiline varvaste koormuse vahemik	Esitus	Algne 8-12 kN, säilitades kogu kasutusaja jooksul 7-10 kN
Temperatuuri töövahemik	Keskkonnasõbralik	-40 kraadi kuni +80 kraadi jõudluse olulise halvenemiseta

Mehaaniline ja paigaldusperspektiiv

Kolme-dimensiooniline jõuhaldus: teisendab rööpaklambri horisontaalse kinnitusjõu liiprile avaldatava vertikaalse surve ja rööpa jala vastu külgmise tõkke kombinatsiooniks.

Stressi jaotumine ja keskendumine: Disainitud kindlate raadiuste ja nurkadega, et jaotada klambrist tulenevad suured kontaktpinged nii liipri kui ka klambri enda laiemale alale, minimeerides plastilist deformatsiooni.

Rööpajala kaasamine: Sellel on täpselt töödeldud kontaktprofiil, mis hoiab kindlalt rööpa jalga, takistades ülestõusmist ja kontrollides siini põiknurka (tavaliselt 1:40 või 1:20).

Paigaldamise, hoolduse ja süsteemiintegratsiooni perspektiiv

Vundament Kinnitus Assamblee: toimib kinnituspunktina, millega on ühendatud kõik muud komponendid (klamber, isolaator, võimalik pingutusplaat), mis määrab süsteemi südamiku geomeetria.
Magamisliides: Mõeldud liiprite valamise ajal betooni sisseehitamiseks või poltide või liimidega kindlalt ankurdamiseks puidust/terasest liiprite külge, tagades püsiva ühenduse.
Mõõteriistade hooldus: kriitilise tähtsusega täpse rööpmelaiuse säilitamiseks; õla juhtpinna kulumine või kahjustus põhjustab otseselt gabariidi laienemist.
Modulaarne asendus: Paljudes süsteemides saab kulunud või kahjustatud õlad asendada ükshaaval, ilma et oleks vaja kogu liiprit välja vahetada, mis hõlbustab kulutõhusat-hooldust.
