Rööpa ja klambriga kinnitussüsteem

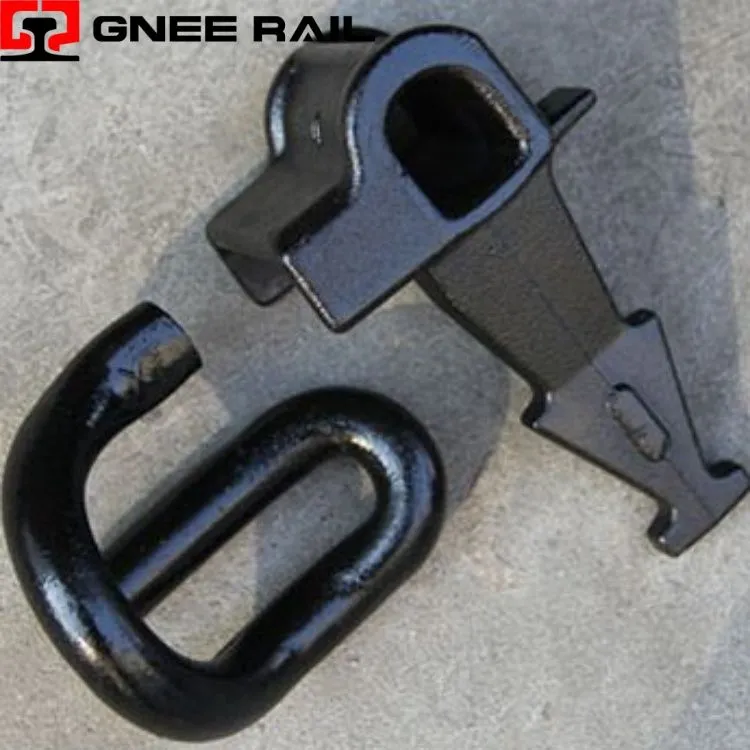

Raudtee E-klambrid on elastsed kinnitusdetailid, mis on sepistatud vedruterasest vardast kolme -jalaga E--kujuliseks profiiliks, mis on mõeldud rööbaste kinnitamiseks õlgadesse valatud -elastse deformatsiooni kaudu. Need klambrid tekitavad püsiva kinnitusjõu, paindudes paigaldamise ajal, neelates mööduvate rongide dünaamilisi koormusi, säilitades samal ajal ühtlase varbasurve. Suletud-ahela geomeetria tagab ühtlase pingejaotuse kõikide jalgade vahel, vältides lokaalset väsimust.
Tehnilised andmed:
| Parameeter | Kergraudtee | Põhiliin | Suur{0}}kiirus |
|---|---|---|---|
| Klipi kõrgus | 38-42 mm | 44-48 mm | 48-52 mm |
| Paigaldusjõud | 1,2-1,8 kN | 1,8-2,4 kN | 2,4-3,0 kN |
| Töövahemik | 6-8 mm | 8-10 mm | 10-12 mm |
| Väsimuse hinnang | 3M tsüklid | 5 miljonit tsüklit | 7 miljonit tsüklit |
| Katte tüüp | Tsingitud | Dacromet | HDG |
| Raja tüüp | Tramm/Metroo | Segaliiklus | Pühendunud reisija |
Paigaldamise ja hoolduse perspektiiv:
- Valmistatud kõrge{0}}süsinikusisaldusega vedruterasest sulamitest
- Karastatud ja karastatud optimaalse kõvaduse{0}}tasakaalu saavutamiseks
- Haavapuhastus tekitab pinnale survejääkpinge
- Mikrostruktuur on viimistletud kontrollitud kuumtöötlemise teel
- Kaasamise puhtus on kontrollitud, et vältida enneaegset riket
Hooldus ja kasutusperspektiiv
- Väsimust testiti vähemalt 5 miljoni tsükli jooksul ilma murdudeta
- Koormus-paindekõver on vastavuses konstruktsiooni spetsifikatsioonidega
- Soolapihustuskatse kinnitab korrosioonikaitsekatteid
- Mõõtmete täpsus on kinnitatud gabariidi kontrollimisega
- Destruktiivne testimine kinnitab ülima tugevuse marginaalid
Gnee Professional tarnija
