Kirjeldus
Tehnilised parameetrid
↵
Raudteee CLIP kinnitussüsteem

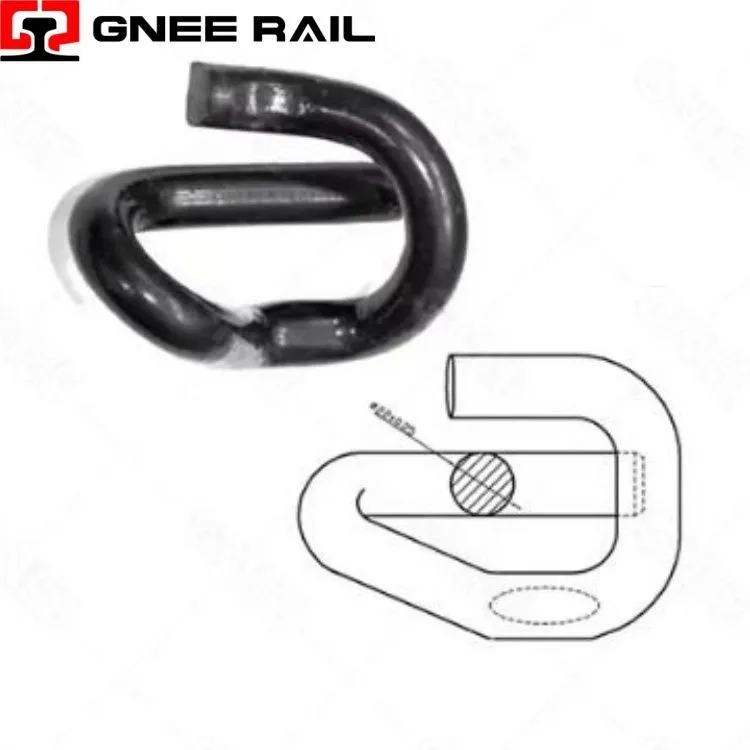

Raudtee E-klamber on eelpingestatud, konstantse-jõuga vedrukinnitus, mis on valmistatud karastatud ja karastatud vedruterasest, mida eristab suletud-ahelaga geomeetriline konfiguratsioon, mis moodustab läbilõikes vaadatuna selge E-profiili. See kinnitus, mis on konstrueeritud integreerimiseks valatud -õlgadega betoonliipritele, kasutab konsoolvedru põhimõtet, mille puhul klambri korpus deformeerub paigaldamise ajal elastselt, et talletada mehaanilist energiat, mis väljendub pidevas rõhus rööpa jalale.
Tehnilised andmed:
| Atribuut | Tehniline detail | Jõudlusnäitaja |
|---|---|---|
| Kevade põhimõte | Suletud ahelaga{0}}konsool | Elastne energia salvestamine läbi läbipainde |
| Materjali standard | Vedruteras vastavalt EN 10089 või samaväärne | 1300 – 1600 MPa tõmbetugevus |
| Paigaldusjõud | Kangiga{0}}juhitav sisestamine | 200–400 N käsitsi jõupingutus |
| Staatiline kinnituskoormus | Siini istme kohta (2 klambrit) | 18–28 kN kokku |
| Kvaliteedisertifikaat | Tööstuse standardid | ISO 9001, EN 13481 seeria vastavus |
Paigaldamise ja hoolduse perspektiiv:
- Positiivne mehaaniline lukk:Kinnise-silmusega kanna geomeetria haakub vastava süvendiga õlaosas olevas-valus, luues positiivse mehaanilise blokeeringu, mis takistab klambri väljapaiskumist kõrge sagedusega-vibratsiooni või äkilise külgsuunalise löögi korral.
- Pöördpunkti stabiilsus:Kanna{0}}õlgade{1}}liides toimib paigaldamise ja hooldamise ajal fikseeritud pöördena, tagades, et kinnitusjõu vektor püsib ühtlasena kogu klambri elastsuse ulatuses.
- Kulumishüvitis:Õla kontaktpinnad on kujundatud suurte raadiustega, mis taluvad aja jooksul väiksemat kulumist, muutmata klambri paigaldatud geomeetriat või kinnitusomadusi.
Hooldus ja kasutusperspektiiv
- Lai töövahemik:Vedruterase sulami ja kuumtöötlemise parameetrid on valitud nii, et säiliksid ühtsed elastsed omadused ülemaailmses raudteetegevuses esineva temperatuurivahemikus -40 kuni +70 kraadi.
- Soojuspaisumise koordineerimine:Klambri geomeetria võimaldab erinevat soojuspaisumist terasrööpa, betoonliipri ja klambri enda vahel ilma lisapingeid tekitamata, mis mõjutaks kinnitusjõu stabiilsust.
- UV-kiirguse vastupidavus:Korrosioonikaitsesüsteem sisaldab UV-{0}}stabiilseid pealiskihte, mis hoiavad ära katte terviklikkuse halvenemise avatud rööbastee lõikudel, kus päikesevalgus kiirendab materjali vananemist.
