Kirjeldus
Tehnilised parameetrid
Rail E Clip Kinnitussüsteem

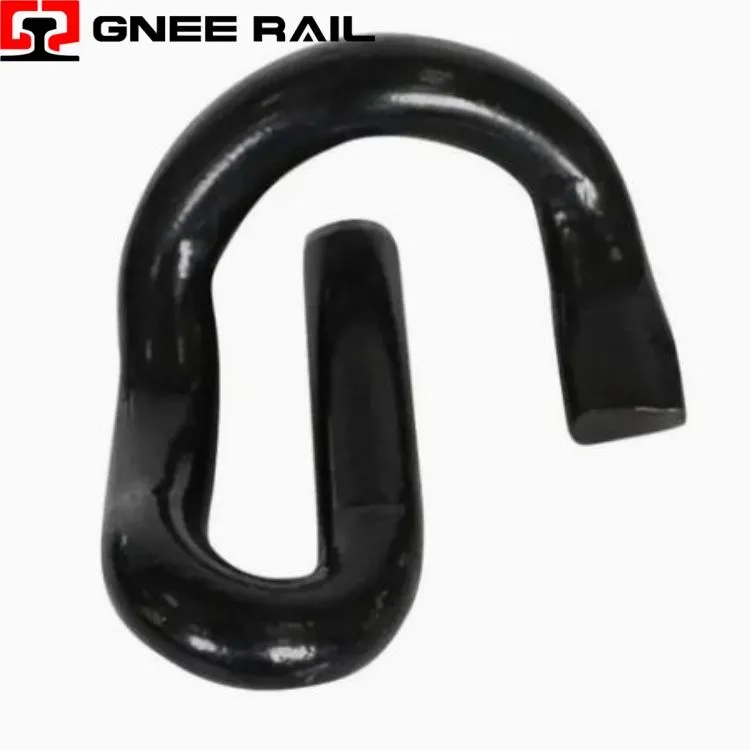

Raudtee E{0}}klamber on elastsest vedruterasest kinnitusdetail, mis on kujundatud tähe "E" kujul ja mis kinnitab rööpad raudteerööpasüsteemides betoonist või puidust liiprite külge. Kõrgekvaliteedilistest-vedruterase sulamitest (nt 60Si2MnA) valmistatud isepingestuv klamber tagab oma eripärase geomeetrilise disaini kaudu pideva kinnitusjõu. E-Clip töötab ilma keermeteta, tuginedes elastsele deformatsioonile, et säilitada ühtlast varbakoormust, võttes samal ajal arvesse soojuspaisumist, dünaamilist vibratsiooni ja rataste koormust.
Tehnilised andmed:
| Parameeter | Spetsifikatsioon | Tüüpiline väärtus/vahemik |
|---|---|---|
| Materjali klass | Vedruterase sulam | 60Si2MnA / 60Si2CrA / 55Si2Mn |
| Kõvadusvahemik | HRC | 42-48 |
| Varbakoormus (läbimõõt 16 mm) | kgf | 500-700 |
| Varbakoormus (läbimõõt 18 mm) | kgf | 750-900 |
| Varbakoormus (läbimõõt 20 mm) | kgf | 1100-1400 |
| Väsimus elu | Tsüklid | 5 miljonit ilma luumurruta |
| Maksimaalne vedrujõud | kN/klipp | 14 |
| Kohaldatavad rööpatüübid | UIC, AREMA, BS | UIC54, UIC60, 115RE, 136RE |
Paigaldamise ja hoolduse perspektiiv:
- Nõuab spetsiaalseid pingutustööriistu õigeks sisestamiseks ja eemaldamiseks
- Keermeteta isepingestuvad{0}}konstruktsiooni tõttu pole pöördemomenti vaja reguleerida
- Visuaalne kontroll on võimalik ilma lahti võtmata kiireks seisukorra kontrollimiseks
- Optimaalse väsimuse tagamiseks on soovitatav sisestamise sügavus 10–12 mm läbipaine
- Tagumise kaare ja õla vahe peab jääma 3–9 mm piiresse
Hooldus ja kasutusperspektiiv
- Kinnitab rööpa turvalisuse tagamiseks maksimaalse kinnitusjõu 14 kN klambri kohta
- Saavutab 5 miljonit väsimustsüklit ilma murdudeta standardse koormuse korral
- Kriitiline pingekontsentratsioon, mis asub tagumise kaare sisemise kumeruse juures
- Säilitab keevitatud rööbastee roomekindluse ja väändestabiilsuse
- Kõvadusvahemik HRC 42-48 tagab elastse taastumise pärast läbipainde
