A75 rööpaprofiil vs A120 rööbastee

A75 rööpaprofiil vs A120 rööbastee

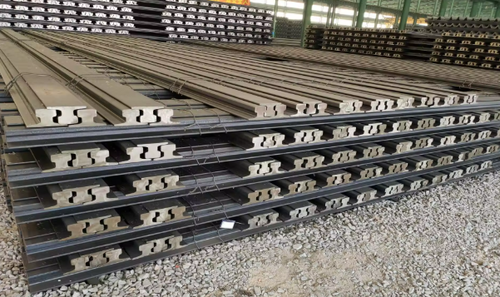

A75 (56,2 kg/m) jaA120 (100 kg/m) on mõlemad DIN536 standardsed kraanarööpad, millel on A75 optimeeritud keskmise-koormuse, suure-liiklusega logistika jaoks ja A120, mis on mõeldud suure-mõjuga, üliraskete{7}}või tööstuslike koormuste jaoks. A120 pakub 78% suuremat massi, pakkudes suurepärast jäikust ja vertikaalset kandevõimet, muutes selle raskete kraanade standardseks.

Peamised võrdlused

Mõõdud:

• A75:Pea laius 75 mm, kõrgus 150 mm, põhja laius 200 mm.

• A120: Pea laius 120 mm, kõrgus 170 mm, põhja laius 220 mm.

• Kaal:A75 kaal on 56,2 kg/m, A120 aga 100 kg/m.

Rakendus:

• A75 raudteekasutatakse peamiselt raskeveokite{0}}kraanadena sadamates, laevatehastes ja tööstuslikus tootmises. See toetab suure-koormusega kärusüsteeme, pukk-kraanasid ja automaatset ladustamist, pakkudes stabiilsust keskmise- kuni-raskete tõstetööde jaoks.

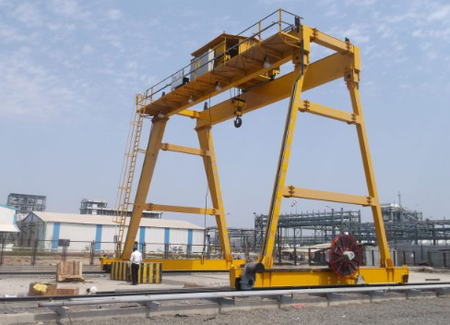

• A120 raudteekasutatakse laialdaselt suure-koormuse, suure sagedusega-tõste- ja transpordirakenduste jaoks, sealhulgas portaalkraanad, terasetehase koppkraanad ja laevatehase raskete logistikaseadmete jaoks. See sobib ideaalselt sildkraanadele ja automatiseeritud virnastamissüsteemidele, tagades stabiilsuse 120 mm pea laiuse ja 105 mm kõrgusega.

Materjal:

Mõlemad kasutavad tavaliselt ülitugevat{0}}terast (ntU71Mnvõi900A) suure stressi maandamiseks.

[U71Mn peetakse sageli Hiina (GB standardiks) samaväärseks rahvusvahelise 900A klassiga. ]

Kuidas valida oma projekti jaoks sobiv DIN-standardiga kraana terasrööp?

Sobiva DIN 536 standardse kraana rööpa valimine nõuab rataste koormuse, tööintensiivsuse ja konstruktsiooninõuete vastastikust mõju hindamist. DIN 536 1. osa standard (A-seeria) on pukk- ja sildkraanade jaoks kõige laialdasemalt kasutusele võetud tänu oma laiale alusele, mis tagab suurepärase stabiilsuse ja tõhusa koormuse jaotuse.

1. Hinnake maksimaalset rattakoormust

Valiku peamine tegur on teie kraana staatiline ja dünaamiline rattakoormus. Rööbas peab kandma käru raskust ja maksimaalset tõstevõimet ilma "seenestumise" või jäävdeformatsioonita.

• Kerged (A45, A55):Sobib kergetele laokraanadele ja väiksematele töökodade portaalidele.

• Keskmine koormus (A65, A75):Ideaalne tavaliste tööstuslike sildkraanade ja keskmise{0}}võimsusega sadamamasinate jaoks.

• Raskeveod (A100, A120, A150):Vajalik raskete konteineriterminalide, laevatehase kraanade ja raskete{0}}pukksüsteemide jaoks, kus külgjõud on suured.

2. Sobitage profiili mõõtmed süsteemiga

Erinevalt tavalistest raudteerööbastest iseloomustab DIN-kraanarööpaid madal raskuskese ja lai alus. Peate rööpaprofiili sobitama olemasoleva kraana raja või tugitaladega.

3. Materjali klass ja kõvadus

Materjali klass määrab, kui hästi rööbas peab vastu sagedastest veeremistsüklitest tulenevale kulumisele.

• Standardklass (700/50Mn):Piisab standardsete tööstuslike tsüklite jaoks mõõduka liiklusega.

• Kõrge{0}}tugevusaste (900A/U71Mn):Soovitatav suure{0}}tsükliga rakendustes (nt pordilaiendused Jeddah's või Dammamis), et pikendada rööbastee kasutusiga tänu suurenenud pinnakõvadusele.

4. Keskkonna- ja operatiivlogistika

Võtke arvesse keskkonda, kus projekt asub. Näiteks kaevandusprojektid kõrge niiskusega piirkondades, nagu Indoneesia, nõuavad tarnimisel ja ladustamisel spetsiaalseid niiskuse{2}}kaitseprotokolle, et vältida pinna oksüdeerumist enne paigaldamist.

KKK

• Kas ma saan asendada kulunud A75 roomikud A120 siinide vastu samal terastalal?

A75 rööpaprofiili asendamine A120 rööpaga ei ole lihtne vahetus. Kuna A120 rööp on laiem ja oluliselt raskem, peate veenduma, et tugitala talub suurenenud tühikoormust ja suuremat rattakoormust, mille jaoks A120 profiil on mõeldud. Lisaks ei ühti teie tallaplaatide ja klambrite/A75 kraanasiinide klambrite avade mustrid A120 jalajäljega.

• Milline profiil on kiirete{0}}automaatsete virnastamiskraanade jaoks parem?

Kiire{0}}automaatika jaoks eelistatakse sageli A120 siini, kuna selle mass ja laius summutavad paremini vibratsiooni. A120 roomikute stabiilsus tagab, et kraana laserpositsioneerimissüsteemid püsivad suurel kiirendusel täpsed. Siiski saab A75 rööpaid kasutada, kui kraana on mõeldud kergematele koormatele, eeldusel, et rööbaste sirgust kontrollitakse lõpptöötluse käigus.

• Kas A75 ja A120 rööbaste kalaplaadid on vahetatavad?

Ei. Kalaplaadid on profiili-spetsiifilised. DIN 536 A75 rööpa spetsifikatsioonid nõuavad teistsugust poldi-auku joondust ja plaadi paksust kui A120 rööpa puhul. Sobimatute kalaplaatide kasutamine põhjustab rööpa ühenduskoha kõrguse mittevastavuse, mis põhjustab tugevat ratta kokkupõrget ja võimalikke rikkekraanade kahjustusi.

• Millised on A120 klambrite pöördemomendi nõuded võrreldes A75 klambritega?

Kuna A120 siins tuleb toime palju suuremate dünaamiliste koormustega, vajavad A120 klambrid ja poldid üldiselt suuremat pingutusmomenti, et vältida siini roomamist.

• Miks on niiskuskaitse A120 rööbaste jaoks ekspordi ajal kriitilisem?

Kuigi mõlemad nõuavad seda, on A120 siinil rohkem oksüdatsioonile kalduvat pinda. Kui 120 mm peas tekivad meretransiidi ajal sügavad augud, tekitab see hõõrdumist ja müra alates esimesest päevast. Tagame, et kõik A-seeria kraanade rööpad on komplekteeritud tööstusliku -klassi korrosioonivastaste-katete ja tugevate-niiskustõketega, et säilitada Euroopa DIN 536 standardi viimistlus.
