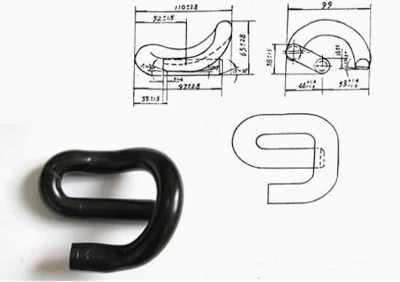

Pandrol E klipi tehnilised andmed
ThePandrol e-Klipsiiniga klambrikinnituson raudteeoperaatorite eelistatud kinnitussüsteem kogu maailmas tänu oma mitmekülgsusele ja kõrge jõudluse saavutamisele. Ballastiga, mitte-keermestatud, ise-pingestuv raudtee-e-Clip süsteem on paigaldatud enam kui 50 riigis sadade rakenduste jaoks – see hõlmab peaaegu kõiki võimalikke teadaolevaid rööbasteelõike.
1. Spetsifikatsioon:E1800, E2005, E2007, E2009, E2055 jne.
2. Materjal:60Si2Mn
3. Pingutusjõud:8-12Kn
4. Väsimuse eluiga:Vähemalt 5 miljonit tsüklit
5. Rakendus:Siini kinnitus
| Mudel | Läbimõõt | Materjal | Surve all | HRC | Kaal |
| E1609 | Ø 16 mm | 60Si2MnA | Rohkem kui 950 kg või sellega võrdne | 44-48 | 0,43kg/tk |
| E1809 | Ø 20 mm | 60Si2MnA | Rohkem kui 950 kg või sellega võrdne | 44-48 | 0,61kg/tk |
| E1813 | Ø 18 mm | 60Si2MnA | Rohkem kui 950 kg või sellega võrdne | 44-48 | 0,62kg/tk |
| E2001 | Ø 20 mm | 60Si2MnA | Rohkem kui 950 kg või sellega võrdne | 44-48 | 0,80kg/tk |
| E2009 | Ø 20 mm | 60Si2MnA | Rohkem kui 950 kg või sellega võrdne | 44-48 | 0,80kg/tk |
| E2039 | Ø 20 mm | 60Si2MnA | Rohkem kui 950 kg või sellega võrdne | 44-48 | 0,80kg/tk |
| E2007 | Ø 20 mm | 60Si2MnA | Rohkem kui 950 kg või sellega võrdne | 44-48 | 0,80kg/tk |
| E2055 | Ø 20 mm | 60Si2MnA | Rohkem kui 950 kg või sellega võrdne | 44-48 | 0,80kg/tk |
| E2056 | Ø 20 mm | 60Si2MnA | Rohkem kui 950 kg või sellega võrdne | 44-48 | 0,80kg/tk |
| E2063 | Ø 20 mm | 60Si2MnA | Rohkem kui 950 kg või sellega võrdne | 44-48 | 0,80kg/tk |
E-klambrikinnituste tüübid
E-rööpaklamber tagab positiivse ja vastupidava rööpajoonduse ka kõige karmimates töötingimustes, mis pikendab raudteerööpa eluiga. Üldiselt on e-rööpaklambrid saadaval läbimõõduga 18 mm kuni 23 mm. Rail –e klamber on tavaliselt valmistatud vedruterasest.
| Nimi | E-tüüpi siiniklamber |
| Materjal | 60Si2MnA 60Si2CrA 55Si2Mn 38Si7 |
| Kõvadus | 44-48HRC |
| Väsimus elu | Dia.18 jaoks on 3 miljonit tsüklit ilma purunemiseta |
| Dia.20 jaoks on 5 miljonit tsüklit ilma purunemiseta | |
| Pind | tavaline (õlitatud), oksiidmust, värviline värvimine või vastavalt kliendi soovile |
| Standardne | DIN17221, BS970, GB/T1222 |
Vedruterase kasutamise eelised E-tüüpi siiniklambrite valmistamisel
Vedruteraseston vetruv, vastupidav terassulam, mis on loodud painduma, väänama ja kokku suruma ilma püsivate moonutusteta tänu kõrgele voolavuspiirile, mis saavutatakse kuumtöötlemise või töökarastamisel. See on kõrge-süsinikteras, milles on palju elemente nagu mangaan, räni ja kroom, mis on tuntud selle poolest, et naaseb pärast pinget oma algse kuju.
| Materjal | 60Si2MnA | 60Si2CrA | 55Si2Mn | 38Si7 |
| Keemiline koostis (%) | C: 0,56-0,64, Mn: 0,60-0,90, Si: 1,60-2,00, Cr: väiksem või võrdne 0,35, P: väiksem või võrdne 0,03, S: väiksem või võrdne 0,03 | C: 0,56-0,64, Mn: 0,40-0,70, Si: 1,40-1,80, Cr: 0,70-1,00 P: väiksem või võrdne 0,03, S: väiksem kui 0,03 või sellega võrdne | C: 0,52-0,60, Mn: 0,60-0,90, Si: 1,50-2,00, Cr: väiksem või võrdne 0,35 P: väiksem või võrdne 0,03, S: väiksem või võrdne 0,03 | C: 0,35-0,42, Mn: 0,50-0,80, Si: 1,50-1,80, P: väiksem või võrdne 0,03, S: väiksem kui 0,03 või sellega võrdne |
OEM- ja OBM-i tootjanaGNEE RAILon võimeline mitte ainult tootma laia valikut rahvusvaheliselt levinud siiniklambrite tüüpe, nagu W Tension Clamp, e-Clip, Fast-Clip, SKL Tension Clamp, Nabla Blade jne, vaid ka kohandama tooteid, mis on kohandatud meie klientide erinõuetele.
